安科瑞机场电气综合管理平台技术方案

1.平台背景

  飞机作为当今世界最方便最快捷的交通方式,已经普遍为人们所接受。而民航机场作为飞机的停靠场所,人们登机的地方,也自然成了重要的交通枢纽,由于飞机本身的特性,使得机场的面积要数倍于火车站,旅客吞吐量也同样很巨大,保证飞机准时并安全的降落与起飞不仅关系到时间的问题,有时候甚至关系到人身的生命安全。因此对于机场来说一套完整的电气综合解决方案就显得尤为重要。
  民航机场行业属于特别重要用能单位,一级负荷较多,高级别的设施水平和服务水平也决定了客户对管理水平的高度要求,保证用能安全是机场方面最为关心的问题。项目面积大,分布广,负荷密集,供电容量大,需要通过自动化系统对工程各类供电设备的运行状态和用电负荷的变化情况进行自动、集中、实时的监控。以机场项目塔台为例,其主要任务是通过无线电指挥飞机起飞和降落,对机场内的情况进行瞭望,对紧急情况预警。因此塔台电力供应不能间断,部分负荷属于特一级,采用双电源路供电,并配备应急电源,有任何配电异常的情况需要及时报警。
  民航机场做为大型公共建筑,对照明设计要求较高。不仅要控制照明光源的发光时间、 亮度, 而且与其它系统来配合不同的应用场合做出相应的灯光场景。安科瑞智能照明采用与KNX兼容的Acrel-Bus总线组网方式,通过IP网关接入智能照明控制系统,实现定时控制、高峰全开、亮度调节等各种场景控制,使照明系统按照预先设定的各种模式工作,营造舒适宜人灯光效果,节能减耗,提高运营效率和管理水平。
  在能源改革与电力市场化背景下,机场一体化供能是综合能源未来发展方向,以电气安全、电能为中心是综合能源一体化的重要形态。针对机场综合能源的电力供给与应用,本方案提出了一种机场综合能源的定制电力应用解决方案,通过互动平台与用户交互获取不同的用电需求,将配电网与机场分布式能源资源进行整合,通过边缘计算协同控制,实现机场电力能源的定制输出和按需供给。本方案不仅具有综合能源的用户服务特性,支撑机场内定制电力服务,还通过对机场分布式能源资源的控制策略研究与优化,达到安全用电、节约设备投资和提高新能源消纳能力的目的。

2.建设意义
  机场能源消费主体主要包括机场基本用电、商业用电、保障用电等,根据其能源消费特征,能源消费需求包括:
  (1)可靠。安全稳定是能源消费基本需求,机场内生产生活的电、热(冷)、气等负荷必须得到满足,同时保障必要的供能可靠性和供能质量。
  (2)清洁。针对机场内高污染、重排放用户,应积极应对气候变化,改善机场生态环境质量,实现能源服务源与环境的绿色和谐和机场的可持续发展。
  (3)高效。针对机场内高能耗和粗放型能源消费方式,应促进能源梯级和循环利用,提高资源配置效率,形成节约高效的机场能源消费体系。
  (4)智能。互联网、人工智能等技术将深刻改变机场内生产和生活方式,智能楼宇、智能物流等新场景不断涌现,能源消费将相应催生新需求。
  (5)经济。有效降低机场内终端用户的用能成本 减轻经济负担,为机场内机场用户营造良好的经济发展环境。
  方案整合传统单一能源运维检修的服务资源, 开展一体化专业运维检修服务, 保障用能的安全可靠。
  本方案从电力能源入手, 重点要解决基础能耗数据的智能化、自动化、可视化、可量化的收集与存储;建立机场区级能源管理平台、实现各项能源的集中化管理,深入分析能源消耗过程与趋势,实现能源管理与机场生产紧密结合;建立能耗监测与公示平台,在能源消耗一线直接展示能源利用效率。通过对区域传统能源的节约和新能源系统的引入并最大化消纳,优化机场能源服务布局,带动能源服务产业升级;同时通过合理的能源调度,调整带动区域内需,在传统能源使用总量减少或不变的情况下,重塑机场区域能源生态圈,打造机场新的经济增长点。

3.公司介绍
  安科瑞电气股份有限公司成立于2003年,并于2012年成功登陆深交所创业板,股票代码:300286。安科瑞电气股份有限公司是一家集研发、生产、销售及服务于一体的高新技术企业,致力于为用户端提供能效管理和用电安全的系统解决方案,在国内同类行业中处于领先地位。
  安科瑞电气具备从云平台软件到传感器的完整生产线,目前已有8000多套各类系统解决方案在全国各地运行,帮助用户实现能源的可视化管理,提供能源数据服务,为用户高效和安全用能保驾护航。

3.1.产品优势
对于本项目,安科瑞公司具有以下优势:
  1)安科瑞提供从系统到终端元器件的垂直一体化供应体系,包括平台软件、网关、多功能仪表、互感器等,符合相关要求和认证,在用户端需求侧具有完整、可靠的解决方案;
  2)安科瑞为上市公司,雄厚的资金力量是软硬件质量保证的可靠支持;
  3)安科瑞长期从事用户侧能源数字化管理平台的开发和实施,全国各地有上千套解决方案的实施经验,对可靠用电、安全用电、节约用电有深入的理解,客户可放心与我司长期合作;(详见图1)
  4)安科瑞能源数字化管理云平台功能随着项目反馈不断完善,并提供免费升级服务;

3.2.项目优势
对于本项目,安科瑞公司具有以下优势:
  1)安科瑞在全国主要城市设立了分公司和办事处,当地配置销售、技术支持团队,快速响应客户需求,为用户提供优质的产品和服务。
  2)售后优势,安科瑞提供的所有硬件产品统一处理,制定完善的退换货流程,必要时可现场维护;
  3)安科瑞平台支持接入第三方产品设备,只需满足Modbus RTU协议即可,如非常规协议可定制开发。

4.设计依据

4.1.用户需求
  本方案充分发挥机场用电中用采系统和负控系统在日常电量统计工作中的重要作用,增强机场行业用电数据实时性和准确性,迫切需要建设基于全覆盖实时采集的机场用电信息大数据智能分析和管理系统,多维度实时展现全社会用电量信息,通过数据挖掘和分析技术总结机场用电量变化情况并建立适宜的模型,有效应用于经济趋势预测和政策辅助决策支持领域。
  针对机场建设注重大数据分析、云计算和智能终端的充分应用的基调上,努力架构一个能够支撑如此强大业务发展的数字化后勤管理平台保证设备正常运行,信息设备能安全高效的运行的同时提高能源和人员的使用效率,降低运维成本。目前机场运行维护工作比较传统,普遍存在以下问题:
1)基础管理落后:目前用电系统还处于无网络化、无智能化的单机分散独立运行的状态;
2)人力成本高:人工巡视、纸质记录、电话沟通,缺乏智能化的手段;
3)运营管理难:运营过程中缺乏现代化技术手段监管,难以防止不合理应用现象的产生;
4)风险预防薄弱:无法通过历史大数据识别可能存在的隐患;
5)机场建筑内安全隐患高缺少安全运行信息,如不及时发现和处理,会导致故障范围扩大,影响整个建筑内用电情况。如:线缆温度检测、剩余漏电检测、电压监测、电流检测等;
6)没有统一监测平台,管理层无法及时准确的了解系统运行状态,无法及时掌握建筑内配电安全状况,不能及时有效的对机场建筑内配电问题进行分析与指导;
  因此,对机场建筑内供电情况和用电安全的实时监视就显得十分重要,同时建立和完善机场一体化的计量、监控、分析和管理的系统,能及时、全面、迅速、准确的获取建筑内各详细数据,全面监控安全电力系统的运行动态,及时发现故障隐患,定期分析各类数据报表、对整个系统的安全性、能源利用率能及时掌握,制定科学、合理的电力系统运维流程。

4.2.技术标准
  本方案遵循的国家标准有:
  GB50052-2009        《供配电系统设计规范》
  GB50054-2011        《低压配电设计规范》
  DL/T448-2000  《电能计量装置技术管理规程》
  DL/T 698.1-2009  《第1部分:总则》
  DL/T 698.2-2010  《第2部分:主站技术规范》
  DL/T 698.31-2010 《第3.1部分:电能信息采集终端技术规范-通用要求》
  DL/T 698.35-2010  《第3-5部分:电能信息采集终端技术规范-低压集中抄表终端特殊要求》
  DL/T 698.41-2010  《第4-1部分:通信协议-主站与电能信息采集终端通信》
  DL/T 698.42-2010    《第4-2部分:通讯协议-集中器下行通信协议》
  DL/T/814-2002      《配电自动化系统功能规范》
  GB/T/3047.1        《面板、架和柜的基本尺寸系列》
  DL/T5137-2001      《电测量及电能计量装置设计技术规程》
  GB2887              《计算站场地技术条件》
  《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》
  《国家机关办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》
  《国家机关办公建筑和大型公共建筑能耗监测系统——楼宇分项计量设计安装技术导则》
  《国家机关办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》
  《国家机关办公建筑和大型公共建筑能耗监测系统——建设、验收与运行管理规范》
  《国家机关办公建筑和大型公共建筑能耗监测系统——软件开发指导说明书》
  DL/T 698.1 《第1部分:总则》
  DL/T 698.2 《第2部分:主站技术规范》
  DL/T 698.31 《第3.1部分:电能信息采集终端技术规范-通用要求》
  DL/T 698.35 《第3-5部分:电能信息采集终端技术规范-低压集中抄表终端特殊要求》
  DL/T 698.41     《第4-1部分:通信协议-主站与电能信息采集终端通信》
  DL/T 698.42  《第4-2部分:通讯协议-集中器下行通信协议》
  DL/T 698.41  《第4-1部分:通信协议-主站与电能信息采集终端通信》
  DL/T 698.42 《第4-2部分:通讯协议-集中器下行通信协议》

5.方案设计

5.1.项目设计
  安科瑞电机场电气综合解决方案提供机场用户实时用电信息数据,推进营销计量、抄表、收费模式标准化和信息化建设,为快速响应市场变化、快速反映客户需求从客户用电信息的源头提供数据支持,为分时电价、阶梯电价、全面费控管理等营销业务策略的实施提供技术基础。电气综合系统不仅具备基本的用电信息采集功能,而且集成了供安全用电监测、配变运行监测、线损分析、节能减排管理等高级功能,如图下所示。
  建立智能电气综合管理系统,全方位支撑配电系统的实时监测管理、供给管理和运营管理等工作,对机场用能供能进行有效监管,实现最大力度实现优化运行以及供电可靠性,实现全面的运行维护管理功能。安科瑞电气综合监测系统利用三层结构,整合多元技术,有效利用配电系统运行数据进行分析、处理和加工,系统运行维护人员能实时掌握系统状态,及时有效地排查故障,完善和规范运营水平。

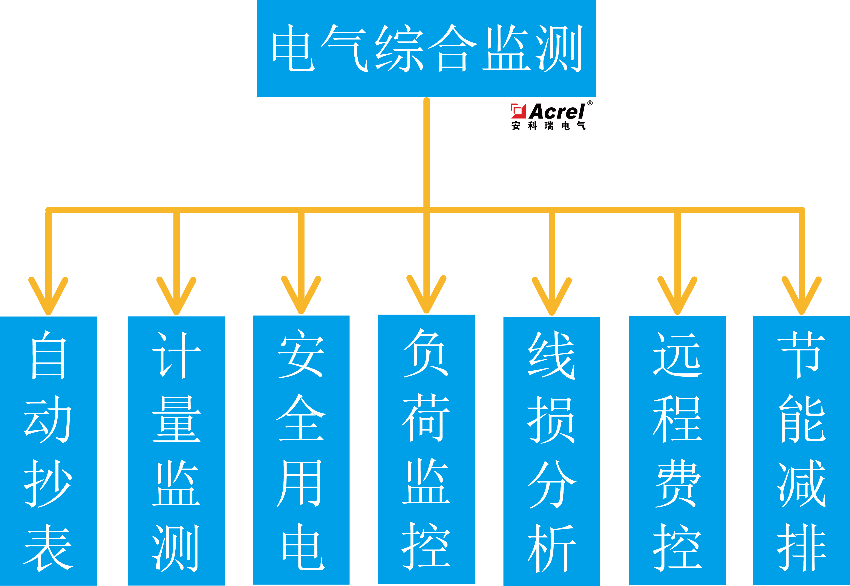

5.2.系统功能设计
1)设计和建设中低压一体化监测运行管理平台,对中压、低压配电系统关键电气设备的运行状态、运行环境、老化程度、磨损程度等分析监测,实现配电管理的主动式运维,确保配电系统安全运行;
2)设计和建设中低压配电系统的远程运维管理平台,对中低压配电系统电气隐患的提前预警和配电资产电子化管理,方便机场物业管理部门全面了解配电信息,有效监管配电运维工作的进展;
3)设计和建设能源分析和监测管理平台,实现机场内从配电房主要出线至各区域用电的结构分解和分析,帮助机场后勤管理部门对用能情况进行管理,实现高效经济的配电运行;
4)设计和建设远程预付费管理平台,对机场航站楼内的商业部分实现财务集中管理,电量、水量实时下发,并比对充值次数防止作弊;并可对任意一块电表执行远程拉闸或保电等一系列远程控制操作,方便管理;
5)设计和建设智慧消防管理平台,将分散的火灾自动报警设备、电气火灾监控设备、智慧烟感探测器、智慧消防用水等设备连接形成网络,并对这些设备的状态进行智能化感知、识别、定位,实时动态采集消防信息,通过云平台进行数据分析、挖掘和趋势分析,帮助实现科学预警火灾、网格化管理、落实多元责任监管;

5.3.网络设计
  安科瑞电气综合监测系统的系统层级,是不同软硬件交互的界面层级,按照主要功能划分为以下四个层级;
  (1) 现场设备管理层,实现电气系统的基本现场保护、监测、控制层级功能,主要由现场多功能电表、物联网表、物联网环境监测模块形成;该层级设备是实现电力系统的计量、信息监测功能;
  (2) 通讯管理层,主要实现设备之间联络和通讯管理,主要由交换机、以太网关设备组成;该层设备完成设备的基本智能化功能,是实现电气综合监测系统信息化的基础;
  (3) 监控管理层,主要实现现场信息到计算机界面的转化,主要由计算机、专业监控软件、打印机等设备组成;该层设备完成现场信息化的数据转换成人机界面信息,并将信息按照发生源进行分门别类分析处理;
  (4) 远程移动运维应用层,结合移动端数据完成资产管理、维护管理、工单计划和落实管理、实时报警推送、能耗分析等功能,在远端的数据需要能够实现关键数据的备份,能提升对电力系统的管理易用性和便利性;
  台采用分层分布式结构进行设计,详细拓扑结构如下:
整体系统架构

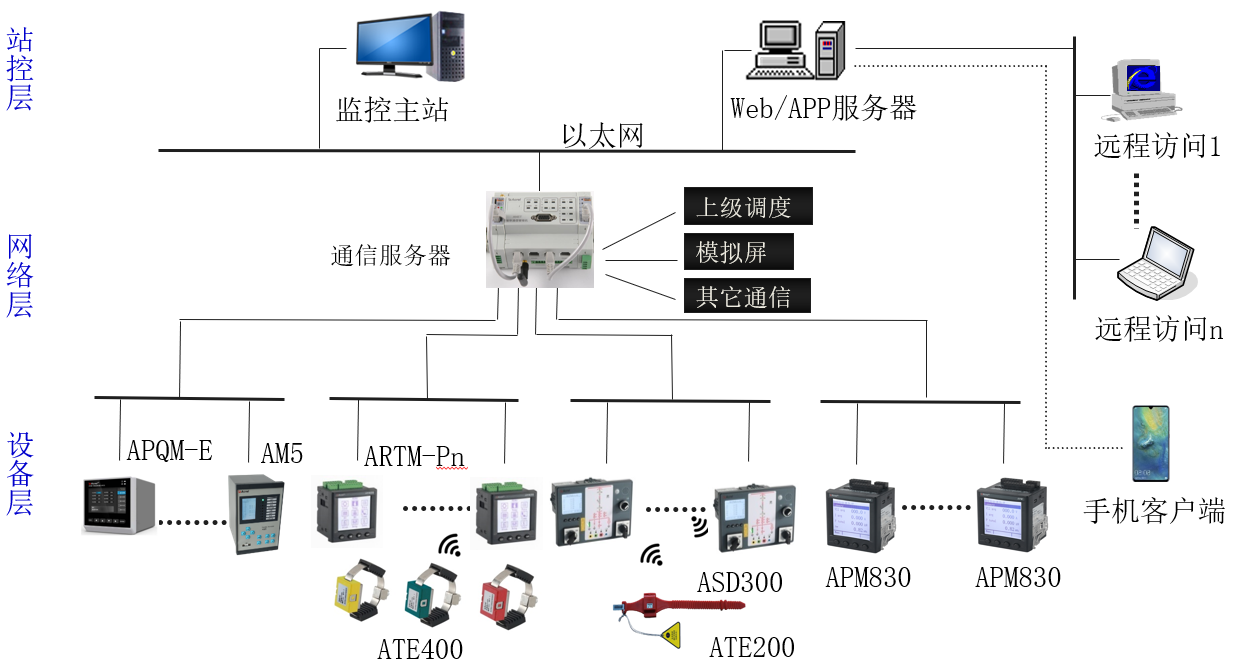

5.3.1.变配电-电力监控架构
注:如上图安科瑞Acrel-2000系列电力监控系统采用分布式组网结构,设备层采用安科瑞各系列终端设备,网络层主要为安科瑞ANet系列通讯管理机,下行通过485线、LoRa、WIFI等通讯方式采集,上行通过4G,局域网等方式上传数据至站控层的监控中心。

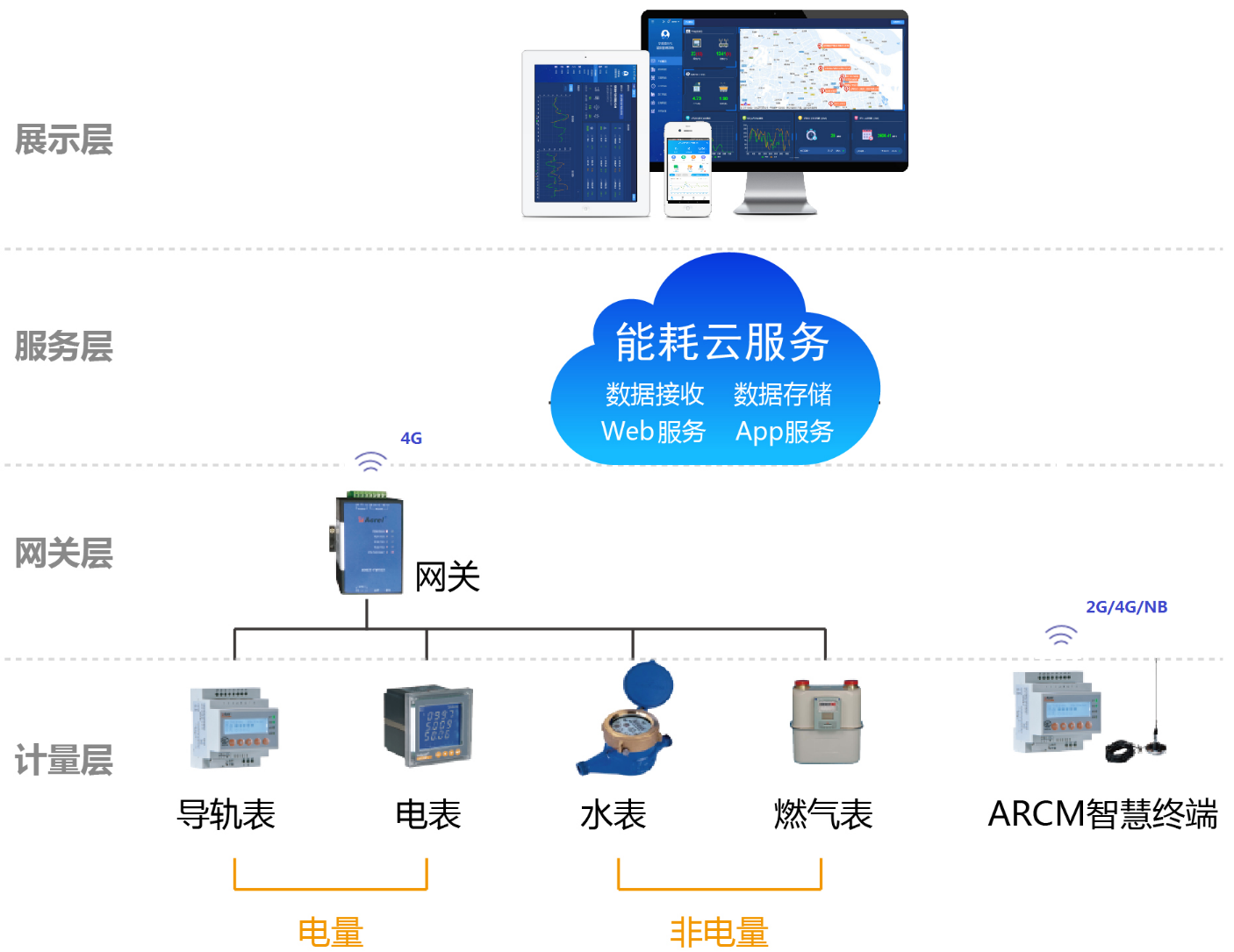

5.3.2.能源管理系统架构
注:如上图安科瑞Acrel-5000系列能源管理系统采用分布式组网结构,设备层采用安科瑞各系列终端设备、智能远传水表、远传能量表,网络层主要为安科瑞ANet系列通讯管理机,下行通过485线、LoRa、WIFI等通讯方式采集,上行通过4G,局域网等方式上传数据至站控层的能源管理中心。

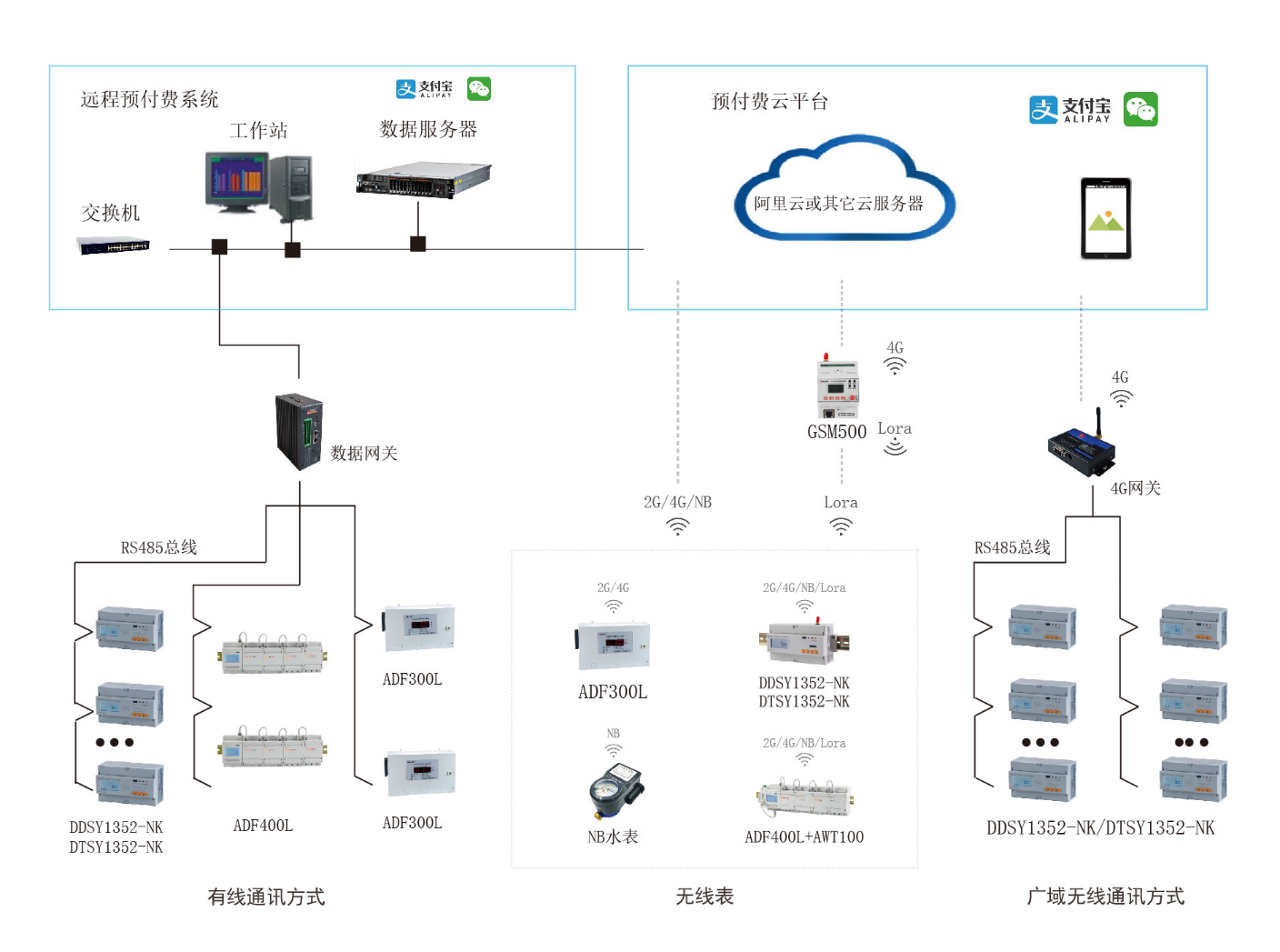

5.3.3.远程预付费系统架构

注:如上图安科瑞Acrel-3200系列远程预付费系统同样采用采用分布式组网结构,设备层采用安科瑞费控终端设备、智能远传水表,网络层主要为安科瑞ANet系列通讯管理机,下行通过485线、LoRa、WIFI等通讯方式采集,上行通过4G,局域网等方式上传数据至站控层财务中心。

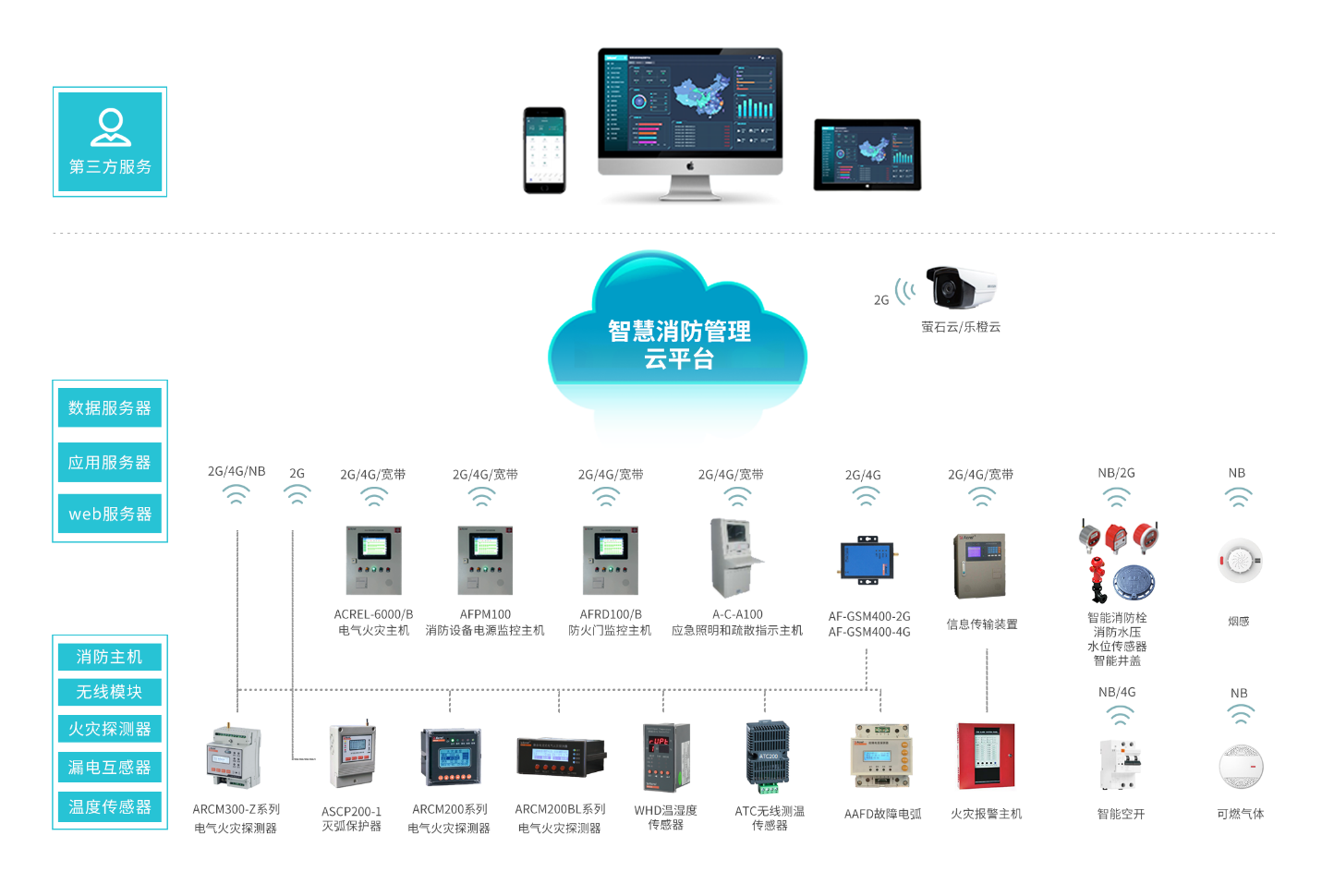

5.3.4.消防安全用电系统架构
注:如上图安科瑞Acrel-6800系列智慧消防安全用电系统将电气火灾监测、消防设备电源监测、防火门监控监测、消防应急照明及疏散指示监测、烟感、可燃气体等系统功能深度优化融合为统一的系统。

5.4.系统硬件建设
5.4.1.系统后台
  机场自建平台,配置应用服务器和数据服务器,平台侧必须配置固定IP地址资源,硬件配置以我方推荐配置为主,具体标准参考表1 平台硬件配置参考

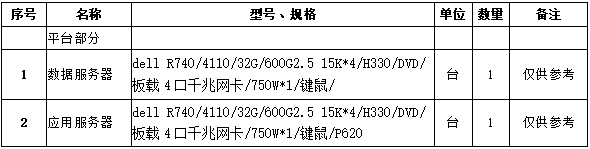

表1 平台硬件配置参考
5.4.2.前端硬件配置
5.4.2.1.AM5SE保护系列
   AM5SE 系列微机保护测控装置( 以下简称装置) 集保护、 控制、 测量、 通讯和监视功能于一体, 资源丰富、 配置完善、 维护方便、 性能稳定, 适用于 35kV 及以下电压等级电力系统的保护和测控, 实现进线、 主变、 配电变、 电动机、 电容器、 母联、 PT 等保护。

  装置硬件设计采用可靠性配置, 软件配以专门的保护算法, 抗干扰性能强, 可靠性高,保护实现方式灵活, 能与 Acrel-2000Z电力监控系统配套使用, 为电力系统的安全可靠运行提供保障。

   特点
    高性能的硬件平台:
  装置采用主频为 168MHz 的处理器, 16 位同步采样 A/D, 每周波 48 点高速采样、 实时并行计算; 配置 512K 字节 Flash、 ( 192+4) K 字节 Sram、 外置 4M 字节 NorFlash、 外置512K 字节 Sram, 硬件资源充足, 可靠性高。
   统一的硬件设计和完善的保护功能:
  装置硬件包括电源模块、 CPU 模块、 开入开出模块、 控制回路模块、 模拟量采集、 通讯模块等采用模块化设计, 通用性强。 在同一硬件平台上针对不同对象进行保护功能设计,实现 35kV 及以下电压等级的电力系统保护, 适用于进线、 馈线、 主变( 容量 2000kVA 以上) 、 配电变压器( 容量 2000kVA 以下) 、 高压电动机、 高压电容器、 母联、 PT 等设备的保护和自动控制功能。
   丰富的接口资源:
  12 路( 可扩展到 14 路) 交流电压/电流通道, 测量三相电流、 两路零序电流、 三相电压、零序电压、 有功功率、 无功功率、 功率因数、 频率、 有功电能、 无功电能。 保护电流的测量不仅反映基波, 还可以通过逻辑可编程软件增加测量 2~10 次谐波, 具有带谐波制动的保护功能。
  独立操作回路, 可自适应 0.25~5A 开关跳合闸电流;
  2 路 4~20mA 直流模拟量变送输出, 可通过逻辑可编程软件自定义变送量;
  20 路有源开关量输入通道、 10 路独立无源开关量输出通道;
  2 路 RS485 串行通讯接口, 支持 IEC60870-5-103、 Modbus-RTU 规约;
  2 路以太网接口, 支持 TCP IEC60870-5-103、 TCP Modbus-RTU 规约;
  GPS 对时功能, 支持 IRIG-B 对时方式( RS485 接口) ;
  1 个 UBS 接口, 可通过 U 盘升级装置程序, 也可导出装置的定值、 故障录波数据, 方便故障分析;2
  1 个 RS232 接口, 可通过 USB 转 232 数据线升级装置程序, 还可上传装置定值、 动作事件信息和故障录波数据, 方便现场事故分析。
   人性化:
  装置采用全汉化大屏幕液晶显示, 人机界面清晰易懂。灵活、 舒适的按钮设计, 菜单式操作简单、 便捷。保护功能的出口可通过跳闸矩阵进行设置, 方便用户选择要动作的继电器。配备计算机界面的调试与分析软件, 调试及维护简单方便。
   透明化:
  实时记录交流量、 开入量、 开出量和所有保护模块的状态。装置记录内部各元件动作行为、 动作时间和录波数据, 共可记录 16 条故障录波, 每条录波可触发 12 次录波, 每次录波可录故障前 8 个周波、 故障后 4 个周波波形, 共计 46s。每个采样点录波至少包含 12 个模拟量、 10 个开关量波形。
   可靠性设计:
  装置采用全图形编程技术设计每个保护功能, 以提高程序的可靠性及正确性。软硬件具有持续完善的自检功能, 抗干扰性能好, 装置通过多项电磁兼容检测认证, 电快速瞬变脉冲群、 静电放电、 浪涌抗干扰性能均达到 IV 级标准。

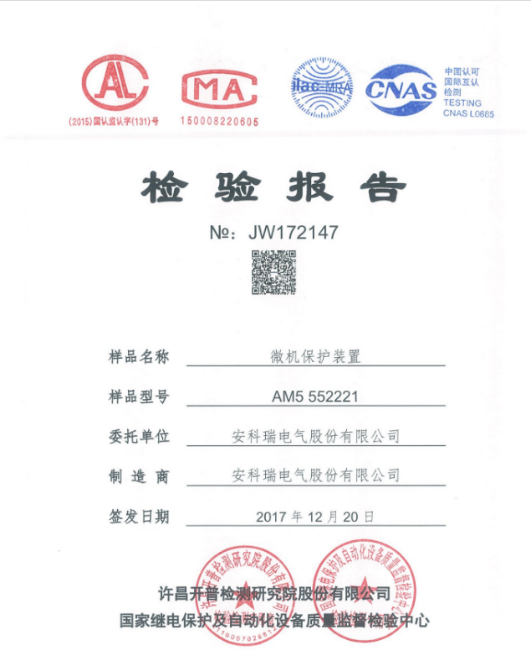

                                                                                           AM5SE-电磁兼容检验                                                                                        AM5SE-委托检验报告
5.4.2.2.ASD320操控系列

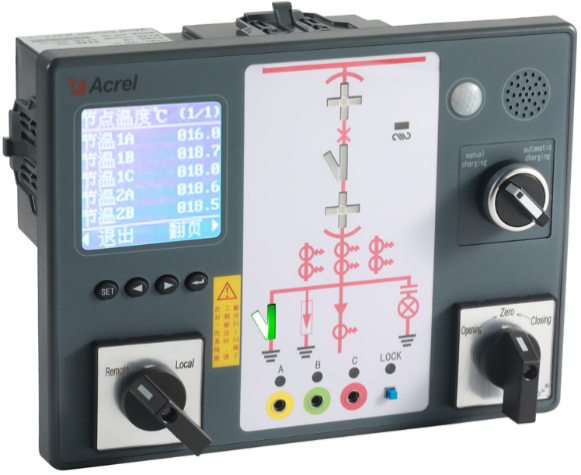

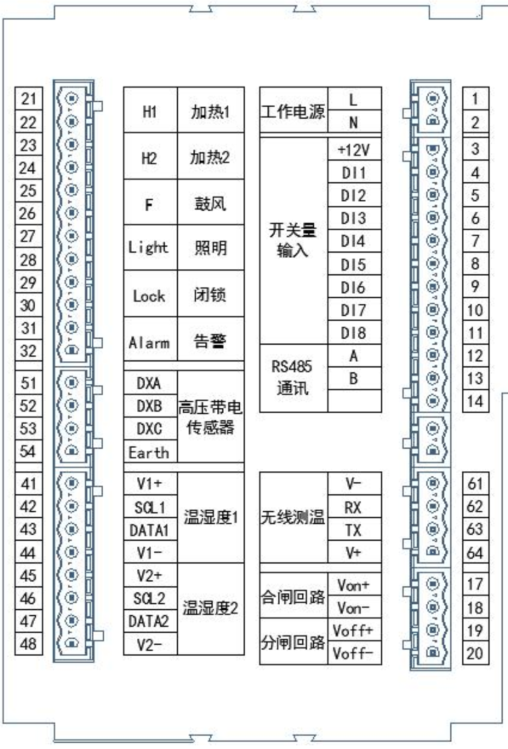

  ASD320 系列开关柜综合测控装置用于 3~35kV 户内开关柜,适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示,高压带电显示及核相,自动温湿度控制,加热回路故障告警,无线测温,人体感应自动照明,语音提示,电参数测量及 RS485 通讯接口等众多功能,集操作、显示于一体。
                                                                        ASD320系列                                                                                                                                                    背面端子图

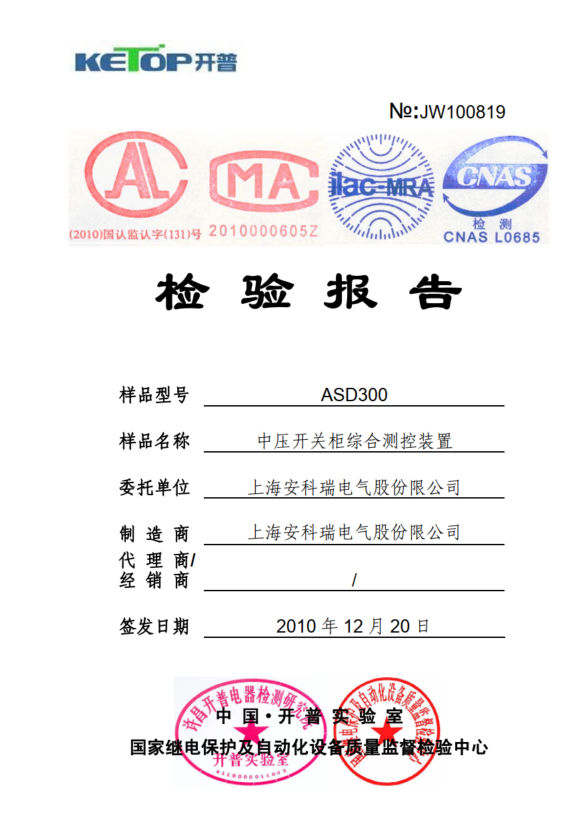

ASD300-开普检验报告

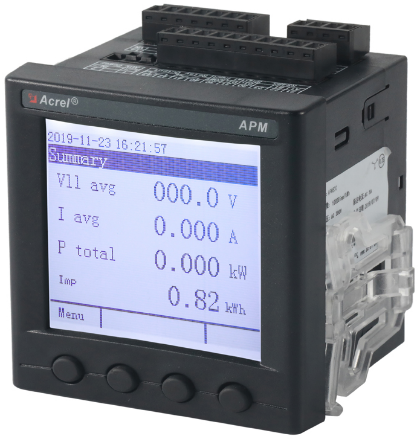

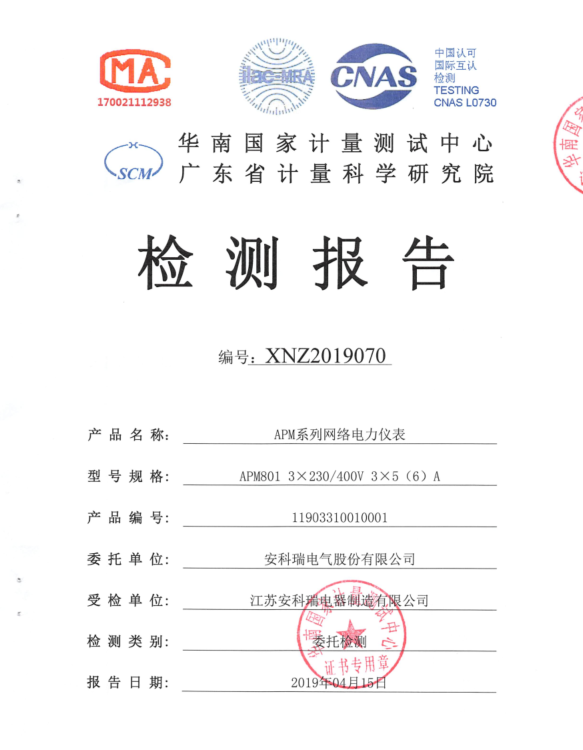

5.4.2.3.APM830网络电力仪表系列
    APM830 按IEC国际标准设计,具有全电量测量、电能统计、电能质量分析、录波功能、事件记录功能(包括电压暂升暂降中断、冲击电流等记录)及网络通讯等功能,主要用于电网供电质量的综合监控。该系列仪表采用模块化设计,配合功能丰富的外部 DI/DO 模块、AI/AO 模块、TF卡事件记录模块、网络通讯模块 可以灵活实现电气回路全电量测量及开关状态监控,双 RS485 和以太网接口配合可实现 RS485主站数据抄送,省去数据交换机。PROFIBUS-DP 接口可以实现高速数据传输及组网功能。

APM830系列

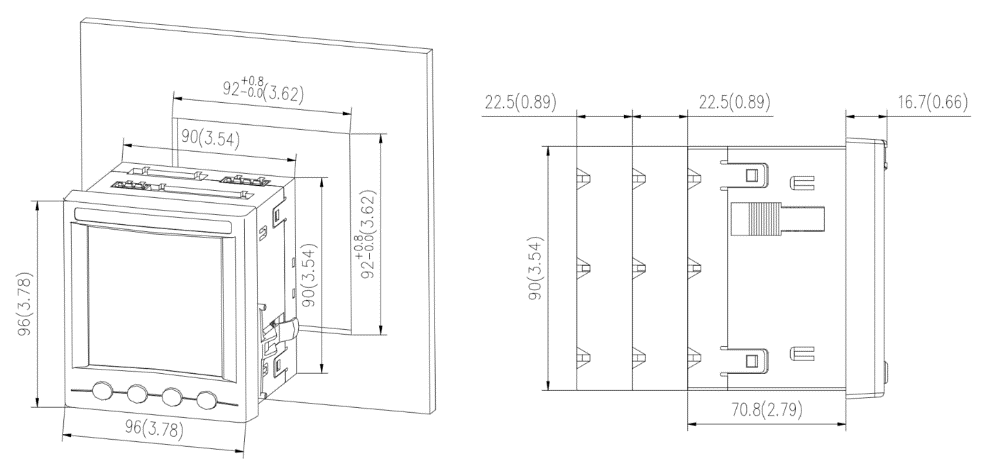

仪表盘面及开孔尺寸

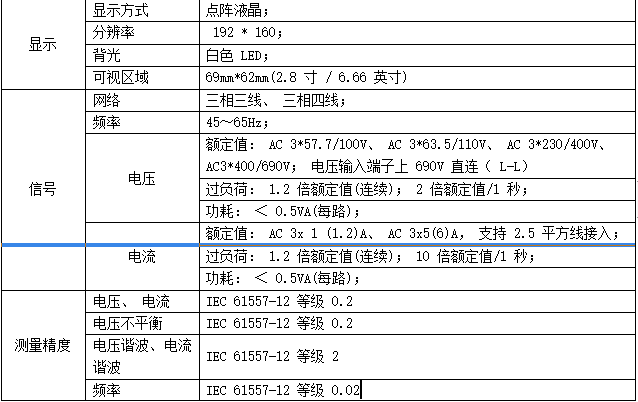

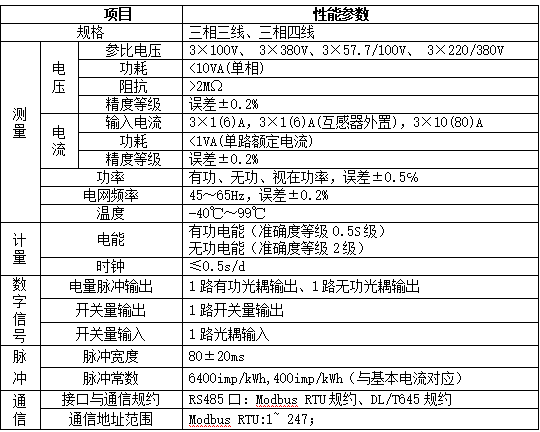

技术参数

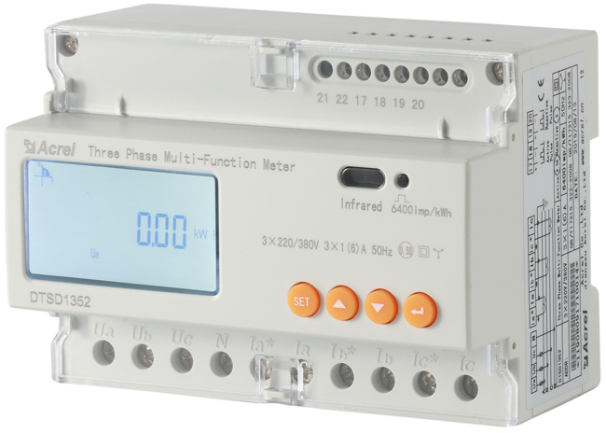

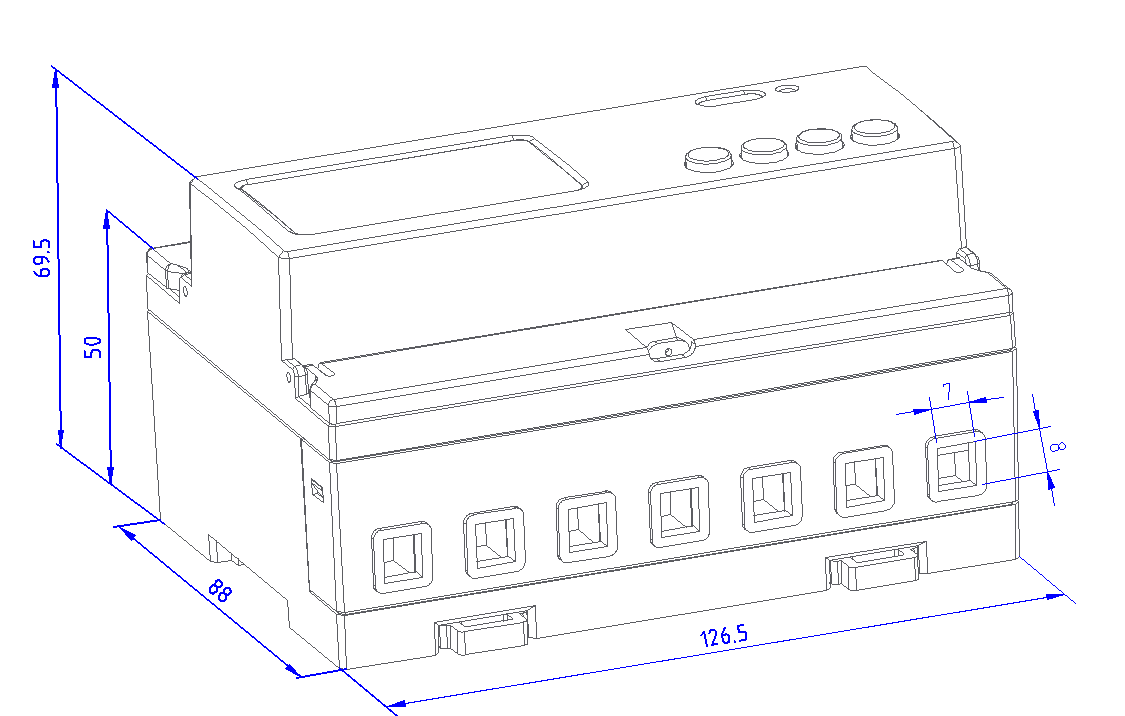

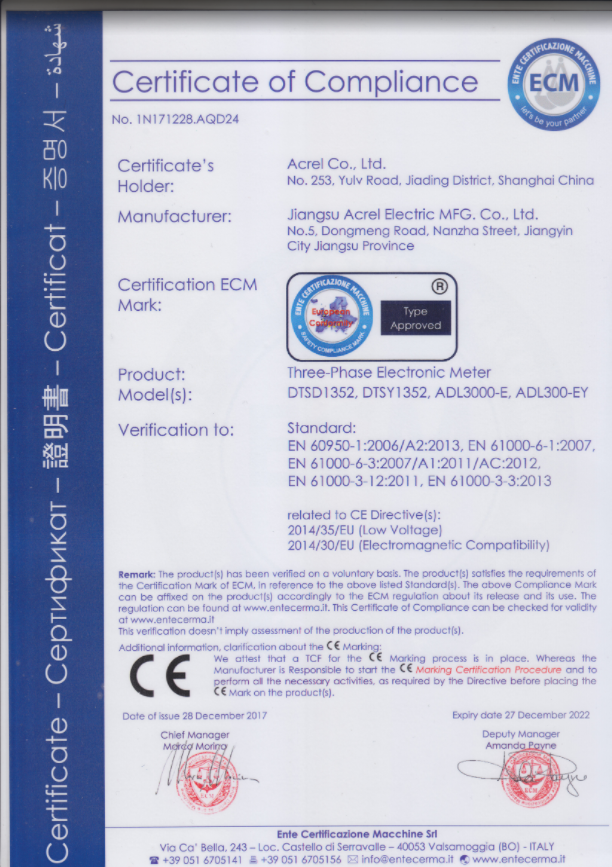

5.4.2.4.DTSD1352三相电能仪表系列
  DTSD1352导轨式多功能电能表,是主要针对电力系统,公用设施的电能统计、管理需求而设计的一款智能仪表,产品具有精度高、体积小、安装方便等优点。集成常见电力参数测量及电能计量及考核管理,提供上48月的各类电能数据统计。具有2~31次分次谐波与总谐波含量检测,带有开关量输入和开关量输出可实现“遥信”和“遥控”功能,并具备报警输出。带有RS485通信接口,可选用MODBUS-RTU或DL/T645协议。
DTSD1352系列

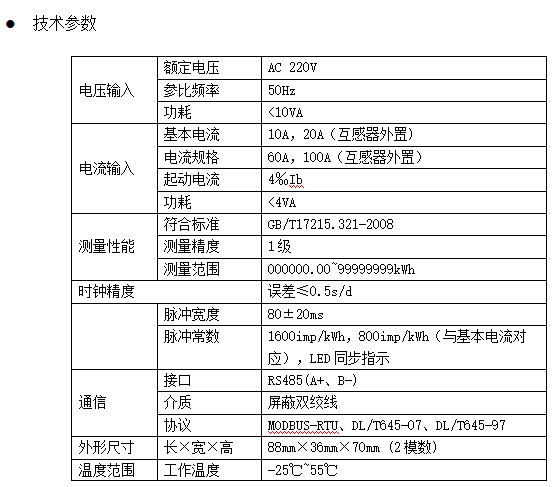

技术参数

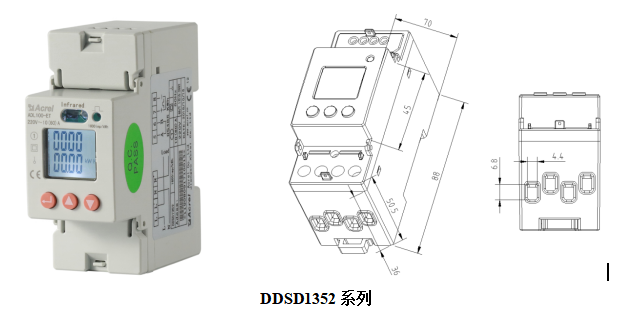

5.4.2.5.DDSD1352单相电能仪表系列
  DDSD1352单相电子式电能表主要用于计量低压网络的单相有功电能,同时可测量电压、电流、功率等电量,具有红外通讯功能,并可选配RS485通讯功能,方便用户进行用电监测、集抄和管理。可灵活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量,统计和分析。

5.4.2.6.预付费仪表系列
  DDSY1352 单相无线预付费电能表、 DTSY1352 三相无线预付费电能表分别用于计量额定频率 50Hz 的单、 三相交流有功电能, 具有预付费控制、 负载控制、 时间控制及 RS485、NB、 2G 通信等功能, 性能指标符合 GB/T17215.321-2008 标准。 是改革传统用电体制, 提高用电管理水平的理想计表。产品符合企业标准 Q31/0114000129C039-2019《电子式预付费电能表企业标准》 的要求。

 5.4.2.7.通讯管理机
   ANet-2E4SM模块化通信管理机是安科瑞电气股份有限公司自主研发的一款通用型智能通信管理机, 将传统管理机的接口拆分成可拼装搭配的模块,其中主模块可作为标准智能通信管理机独立工作,整个设备可通过串口、以太网、 Lora无线、 wifi无线等链路采集水表、气表、电表、微机保护等设备终端的数据,标配的8路无源干接点可实时采集门禁、水浸、烟感等开关量信息,可通过有线网络、WiFi网络、 4G网络等链路上传告警、实时数据等信息。 主模块搭配从模块可灵活扩展,增加更丰富的应用场景,同时还可提供边缘计算等需求。


6.技术指标

6.1.软件运行环境条件

  系统软件主要运行在微软的Windows操作系统平台上,兼容Windows Xp Professional(简体中文)、Windows Server 2003 Standard Edition (简体中文)、Windows Server 2008  Enterprise Edition (简体中文)、Windows 7 Ultimate (简体中文)、Windows Server 2012 Standard Edition (简体中文)。

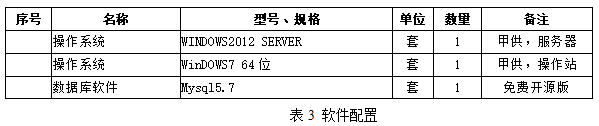

  软件推荐配置见表2 软件配置:

7.电力监控-系统功能

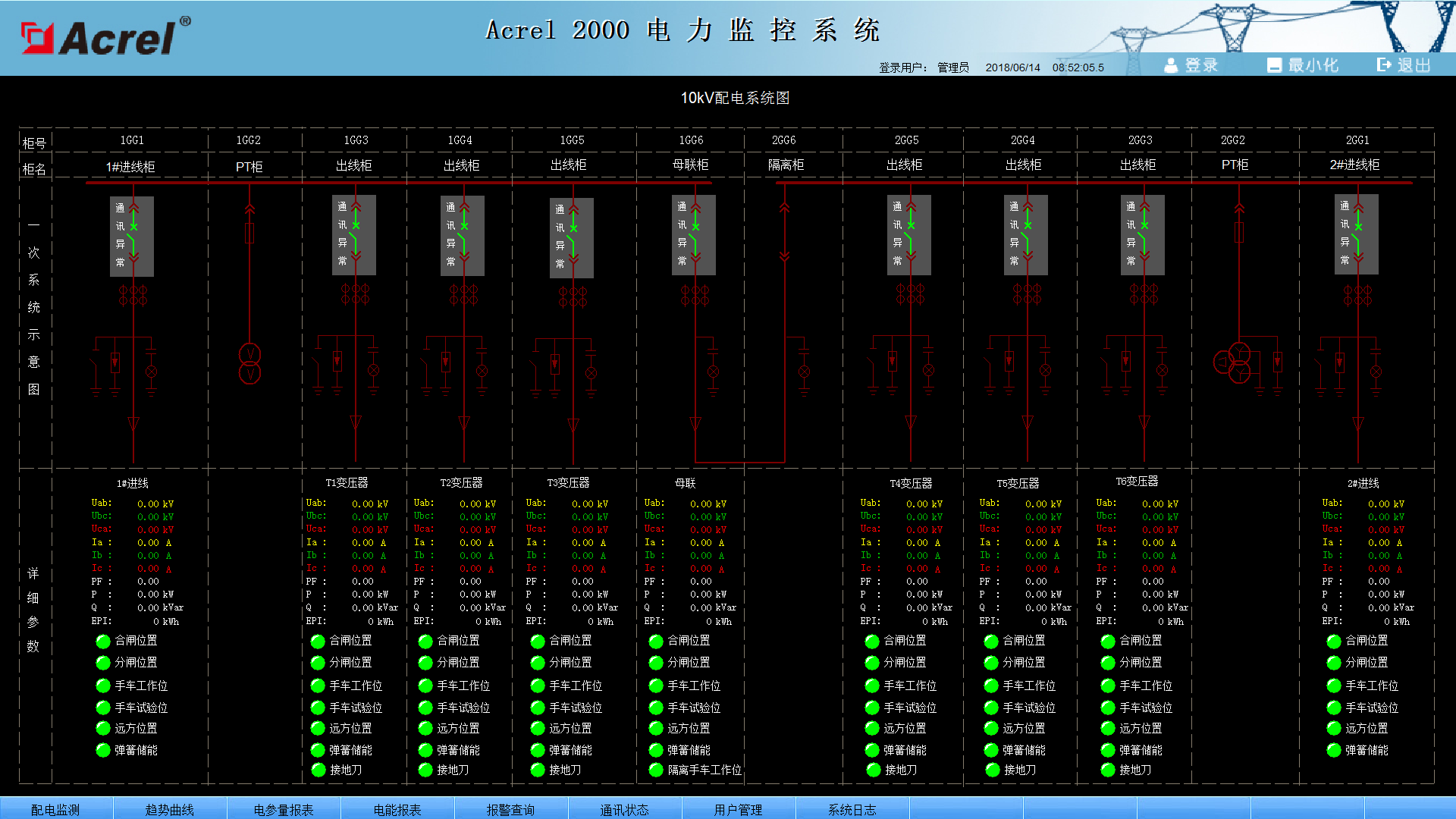

7.1.配电系统实时监测

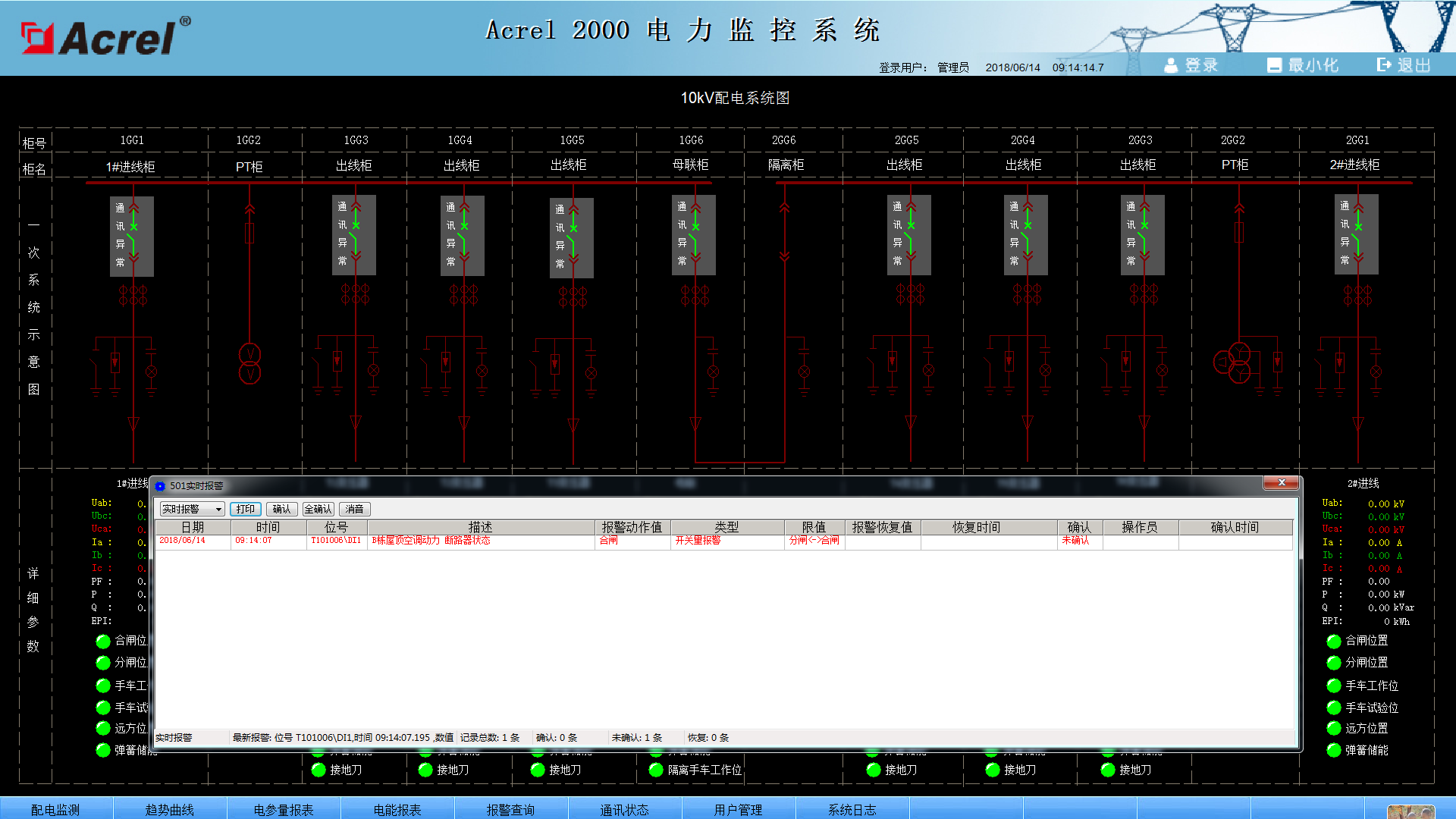

  系统人机界面友好,以配电一次图的形式直观显示配电线路的运行状态,实时监测各回路电压、电流、功率、功率因数、电能等电参数信息,动态监视各配电回路断路器、隔离开关、地刀等合、分状态,以及有关故障、告警等信号。



7.2.详细电参量查询

  在配电一次图中,当鼠标移动到每个回路附近时,鼠标指针变为手形,鼠标单击可查看该回路详细电参量,包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能,并可以查看24小时相电流趋势曲线及24小时电压趋势曲线。

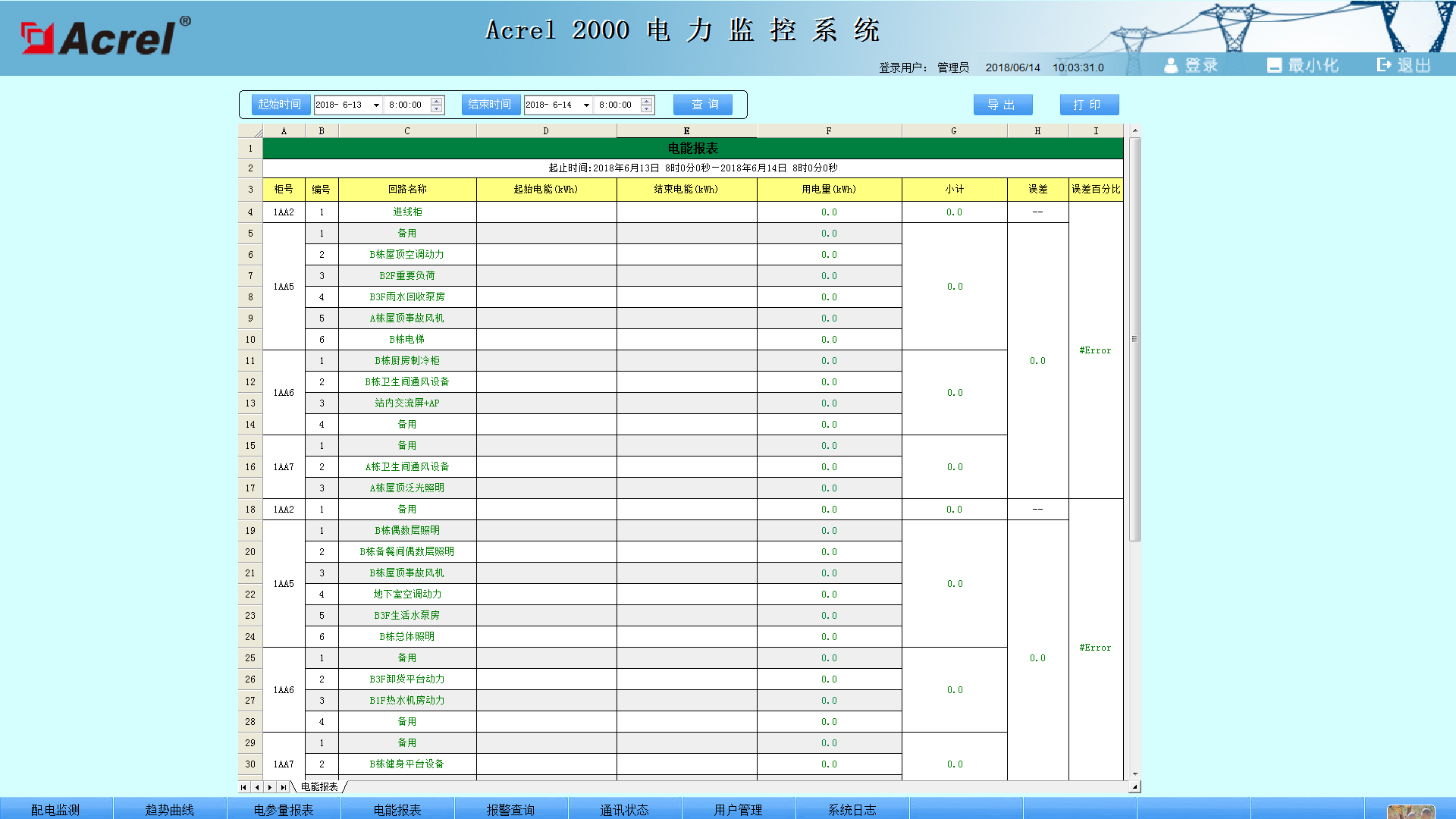

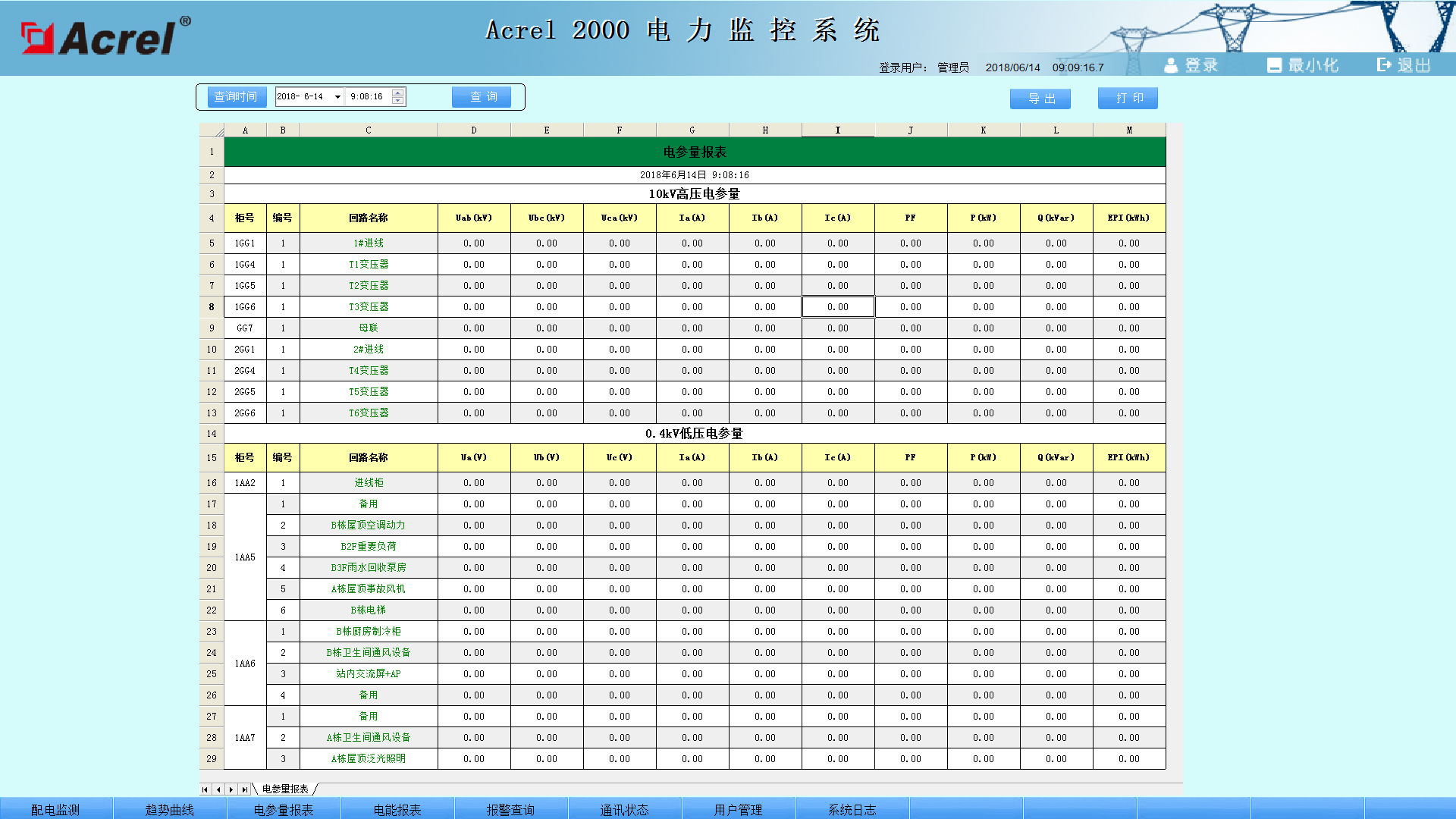

7.3.运行报表

  系统具有实时电力参数和历史电力参数的存储和管理功能,所有实时采集的数据、顺序事件记录等均可保存到数据库,在查询界面中能够自定义需要查询的参数、指定时间或选择查询最近更新的记录数据等,并通过报表方式显示出来。用户可以根据需要定制运行日报、月报,支持导出Excel格式文件,还可以根据用户要求导出PDF格式文件。

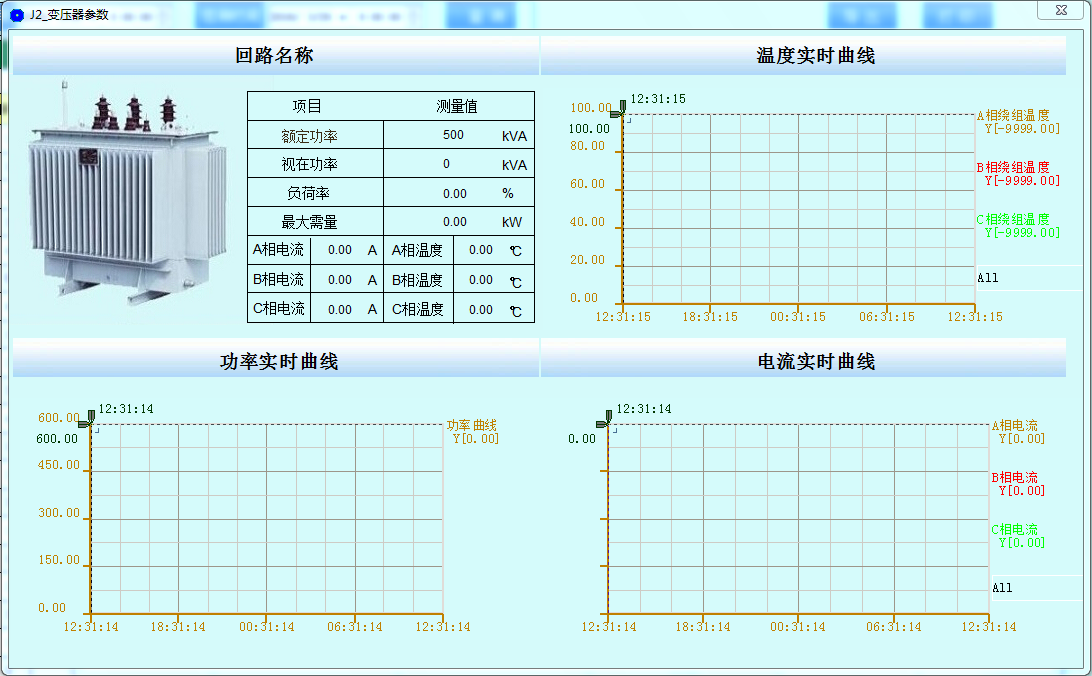

7.4.变压器运行监视

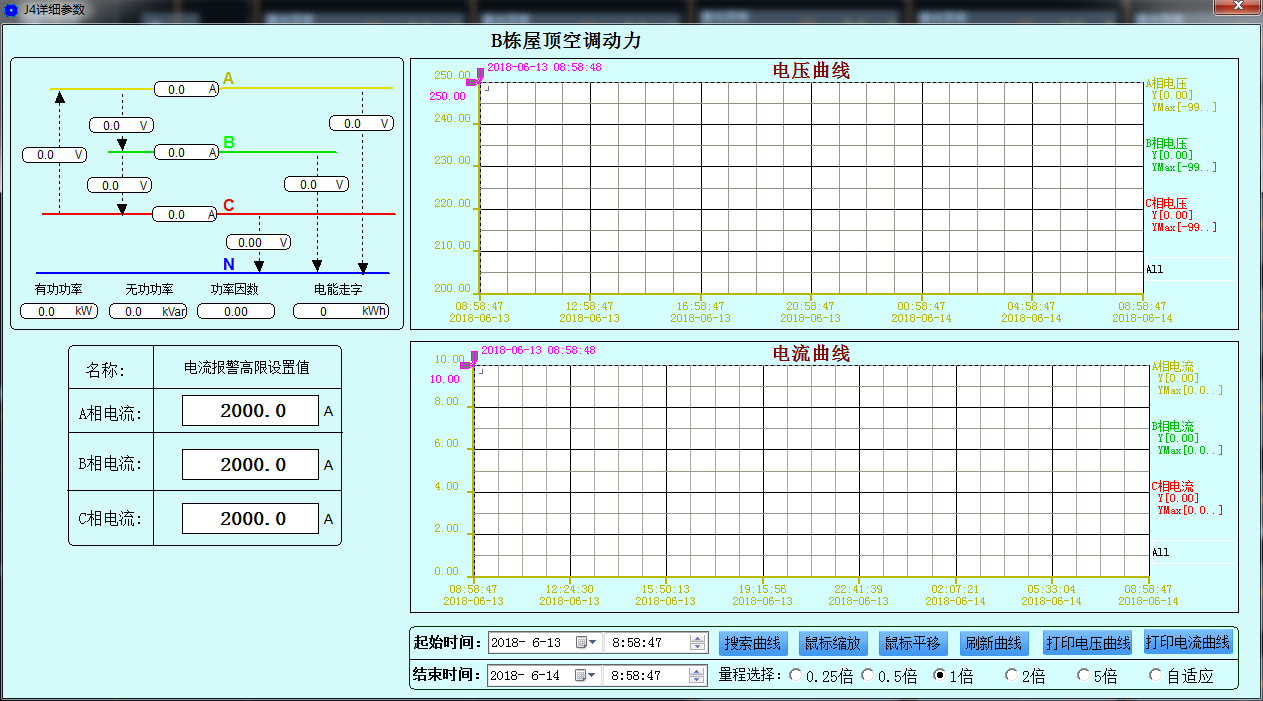

  系统对配电系统总进线、主变压器、重要负荷出线的运行状态进行在线实时监视,用曲线显示电流,变压器运行温度、有功需量、有功功率、视在功率、变压器负荷率等运行趋势,分析变压器负荷率及损耗,方便运行维护人员及时掌握运行水平和用电需求,确保供电安全可靠性。



7.5.实时报警

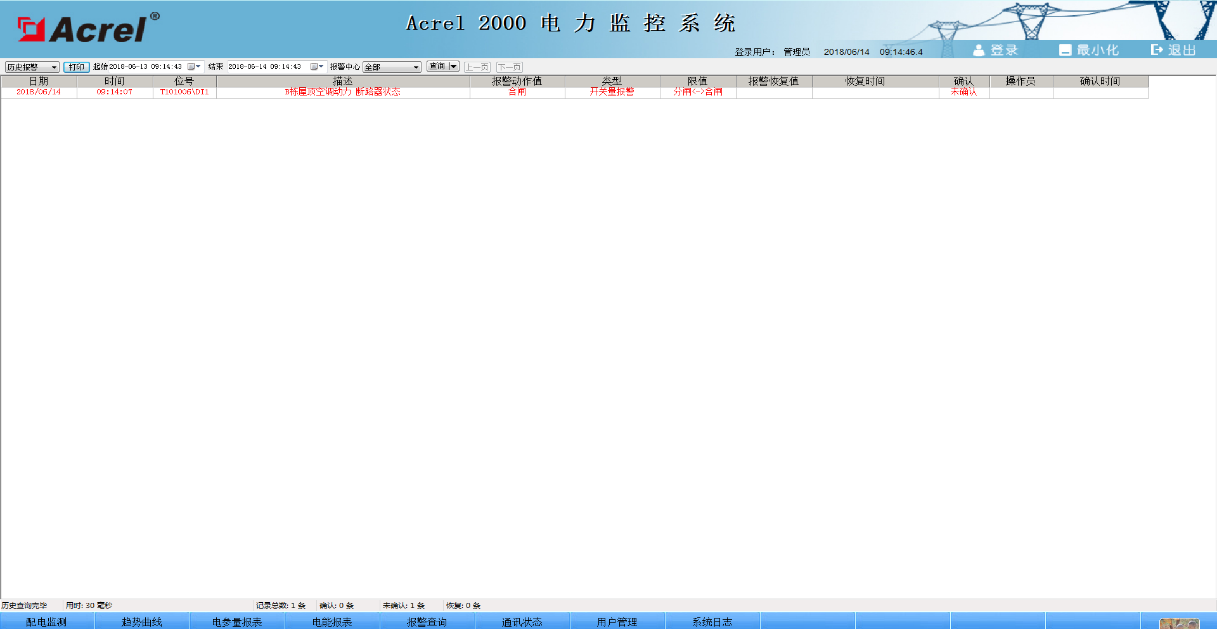

  系统具有实时报警功能,系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位,保护动作、事故跳闸,以及电压、电流、功率、功率因数越限等事件进行实时监测,并根据事件等级发出告警。系统报警时自动弹出实时报警窗口,并发出声音或语音提醒。

7.6.历史时间查询

  系统能够对遥信变位,保护动作、事故跳闸,以及电压、电流、功率、功率因数越限等事件记录进行存储和管理,方便用户对系统事件和报警进行历史追溯,查询统计、事故分析。

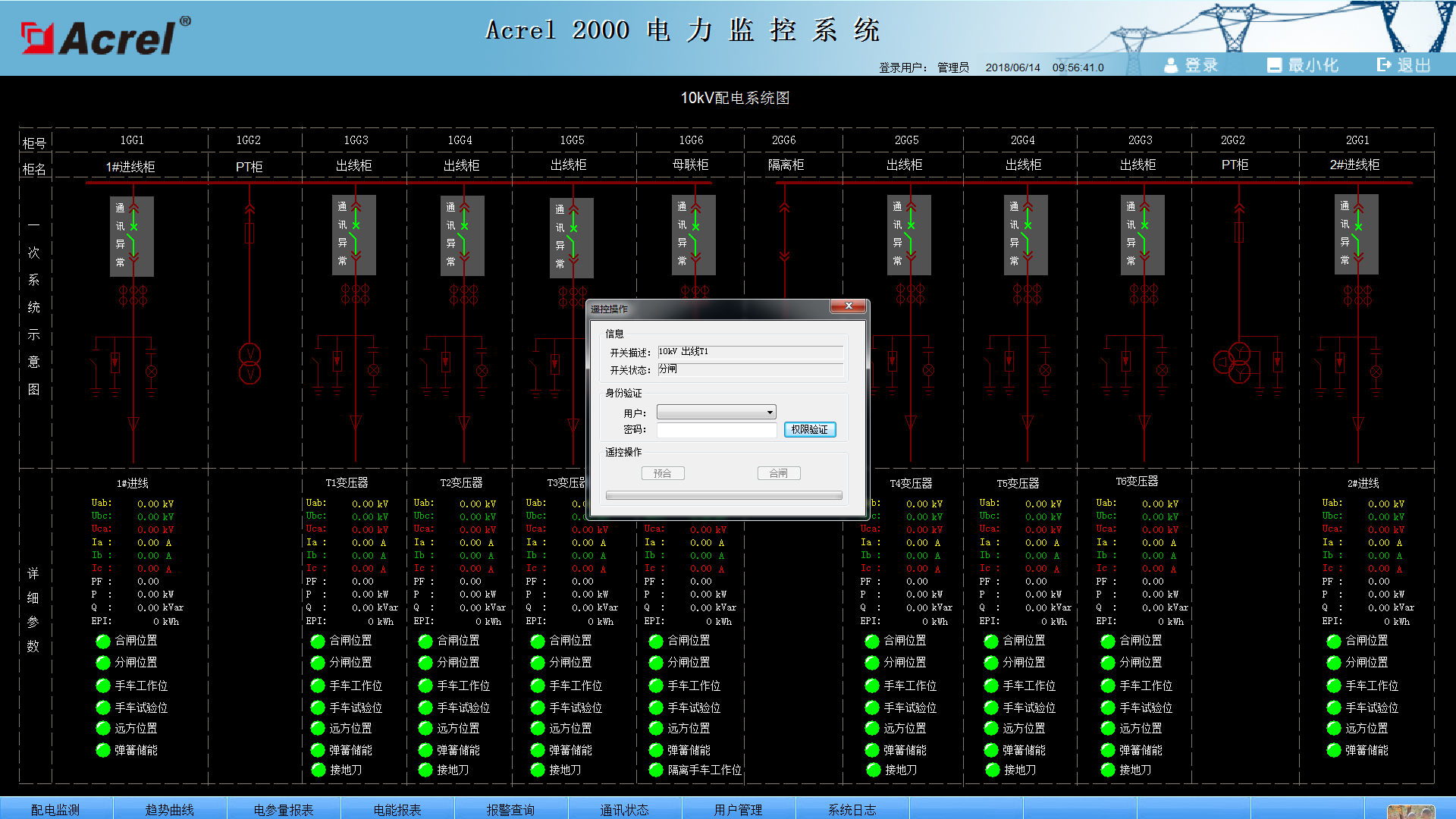

7.7.遥控操作

  系统支持对断路器、隔离开关、接地刀等进行分、合遥控操作。系统具有严格的密码保护和操作权限管理功能,对于每次遥控操作,系统自动生成操作记录,记录内容包含操作人、操作时间、操作类型等。实现该功能需要断路器本身具有电操机构及保护保测控装置具备遥控功能等硬件设备的支持。

7.8.电能统计报表

  系统以丰富的报表体支撑量体系的完整性。系统具备定时抄表汇总统计功能,用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况,即该节点进线用电量与各分支回路消耗电量的统计分析报表。该功能使得用电可视透明,并在用电误差偏大时可分析追溯,维护计量体系的正确性。

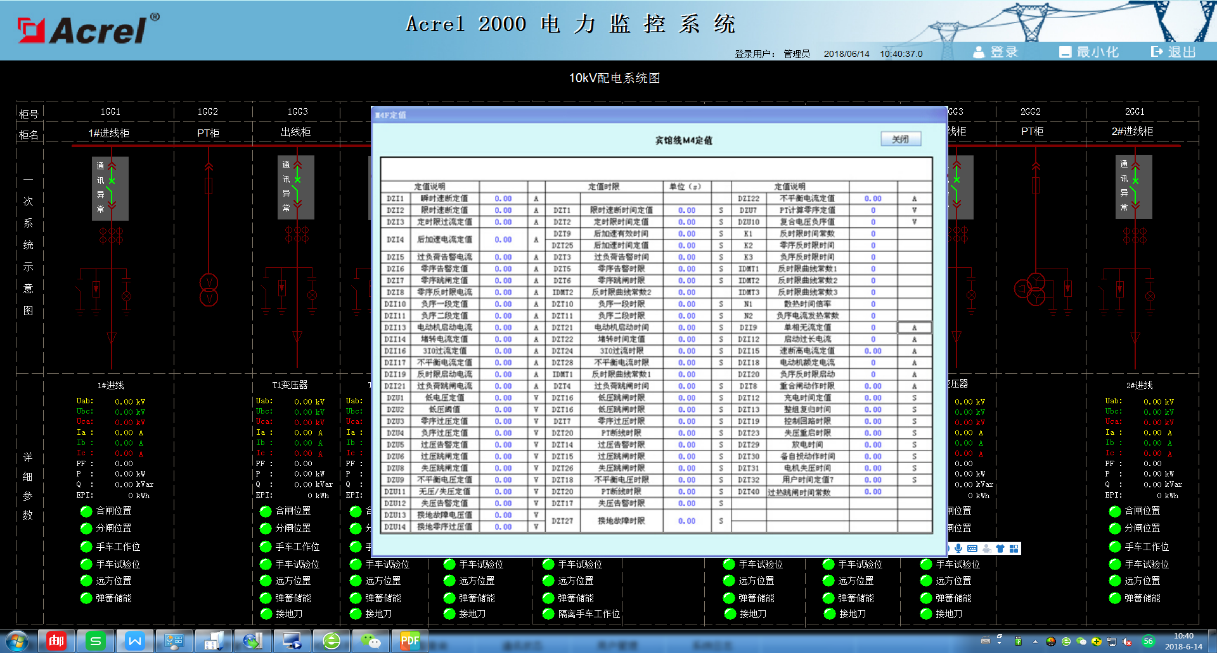

7.9.定值管理

  系统支持高压保护装置保护动作信息的浏览和定值维护功能。该功能实现了保护设备信息初始化、参数设置,保护状态查询,对时、信号复归等,便于用户及时了解设备的运行状况并对定值进行维护。



7.10.手机短信报警

  系统支持手机短信报警功能(该功能的实现需要另外增配手机短信模块),系统遥信、遥测实时报警信息可以通过短信报警模块发送到指定的系统管理人员手机上,使得用户能够及时掌握现场配电情况,消除隐患。

7.11.开放的系统扩展功能

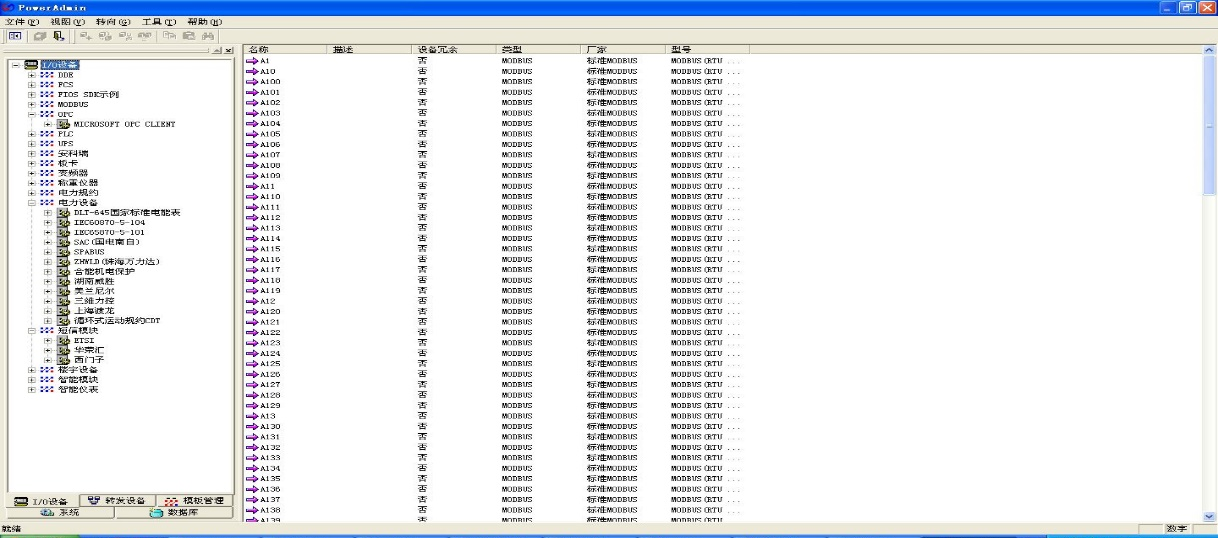

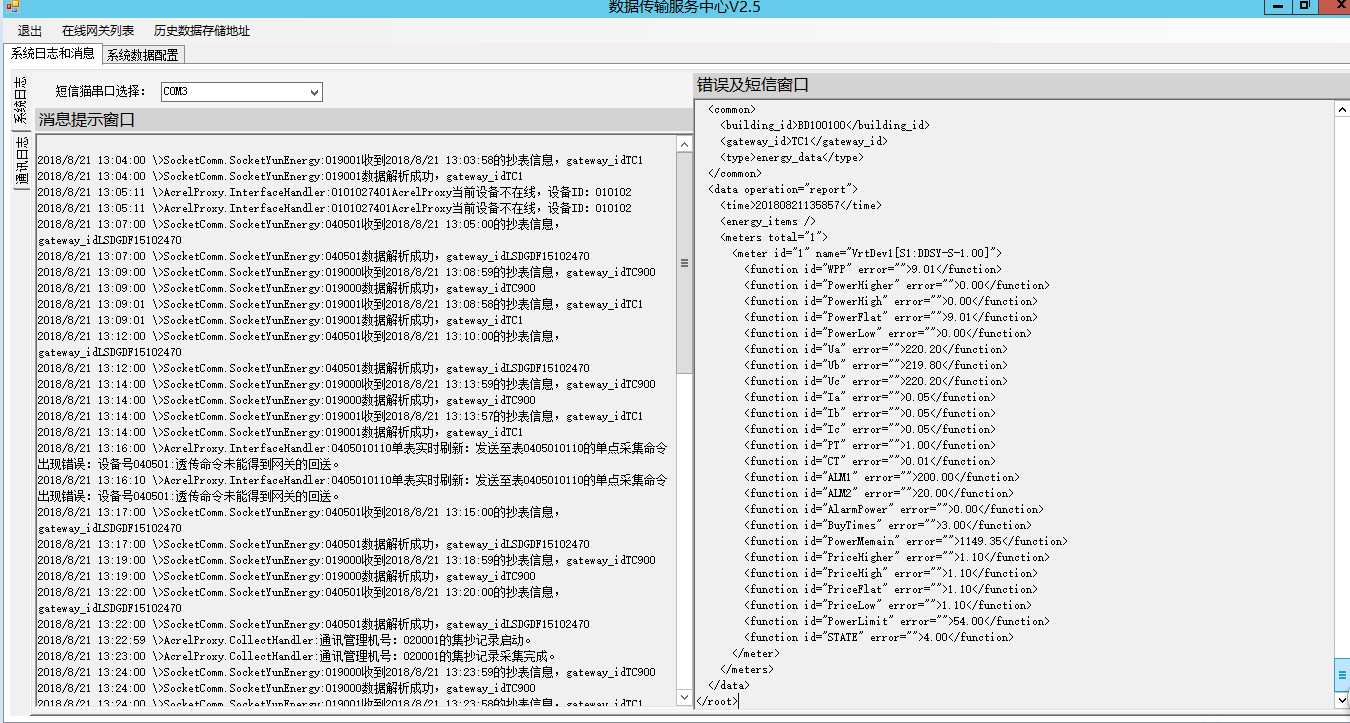

  系统支持Modbus-RTU、Modbus/TCP等多种标准协议的数据转发,支持对非标准规约协议的开发接入,使得所有智能设备都能无缝连接入系统;支持工业OPC、ODBC等接口与其他系统(如BA系统)进行数据交换,方便的实现与第三方系统的数据共享。



7.12.冗余热备功能

  系统具有配置双机冗余的功能。该功能提高了系统的安全性和容错性,保证了系统中即使某台监控主机出现异常也不会影响到整个系统的正常运行。

7.13.校时

  系统可集成配置北斗/GPS授时设备,对系统主机进行同步授时,以保证整个系统设备有统一的时间基准,为电力系统故障分析提供准确的时间基准。



8.远程预付费-系统功能

8.1.集中抄表服务系统

  系统默认半小时对所有表进行一次远程集中抄表,时间间隔支持个性化配置(最低可支持1分钟/次的采集频率)。

8.2.B/S云平台售电系统

  本系统包括五大模块,分别是登陆模块、系统配置模块、用户(商铺)管理模块、售电管理模块、报表中心模块,主要功能如下:

1)登陆管理:管理操作员账户及权限分配,查看系统日志等功能;

2)系统配置:对建筑、通讯管理机、仪表及默认参数进行配置;

3)用户管理:对商铺用户执行开户、销户、远程分合闸、批量操作及记录查询等操作;

  4)售电管理:对已开户的表进行远程售电、退电、冲正及记录查询等操作;

  5)售水管理:对已开户的表进行远程售水、退水、记录查询等操作;

6)报表中心:提供售电、售水财务报表、用能报表、报警报表等查询,本系统所有的报表及记录查询,都支持excel格式导出。

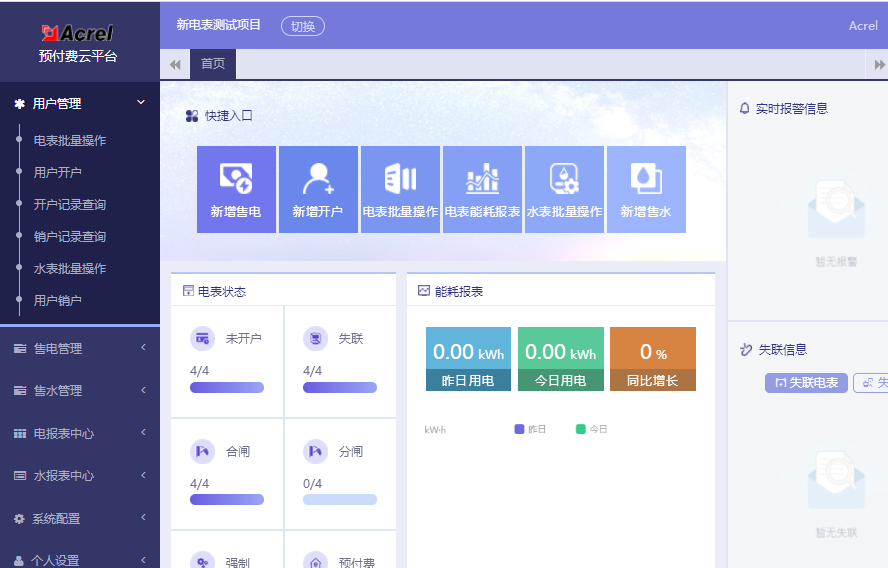

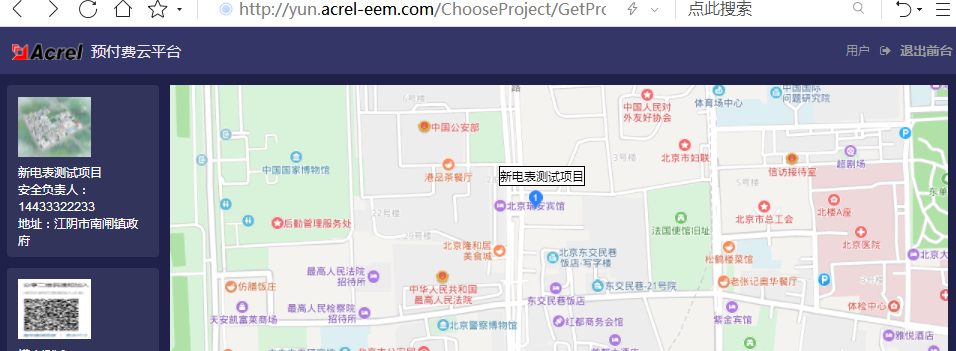

项目导览

  登陆系统进入项目导览界面,用户可以全局掌握所属各项目分布、商户数量、用电总量、收缴电费、售电总量等摘要信息

用户管理

  用户管理主要完成对商户的开户,销户、电表/水表批量操作、开户/销户记录查询等。

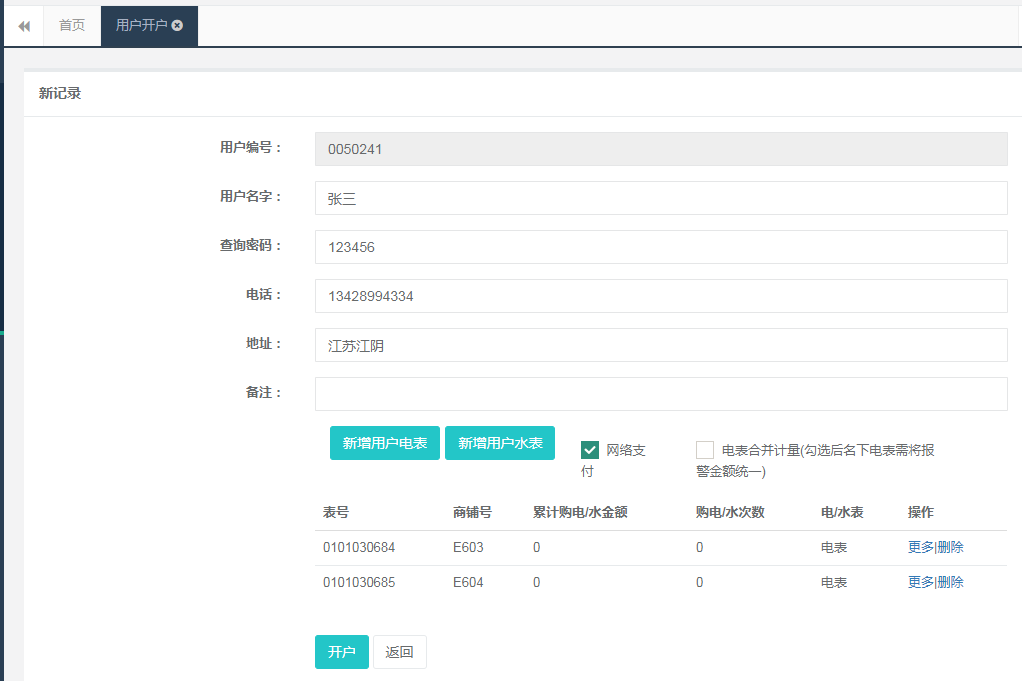

用户开户

  系统对商铺进行开户,不仅支持一户一表,也支持一户挂多表的需要,满足项目改造后新老表切换时,老表金额转入的问题;支持峰谷电价,支持一表一电价;可对单表设置功率过载的阈值,也支持设置单表金额报警的两级阈值。

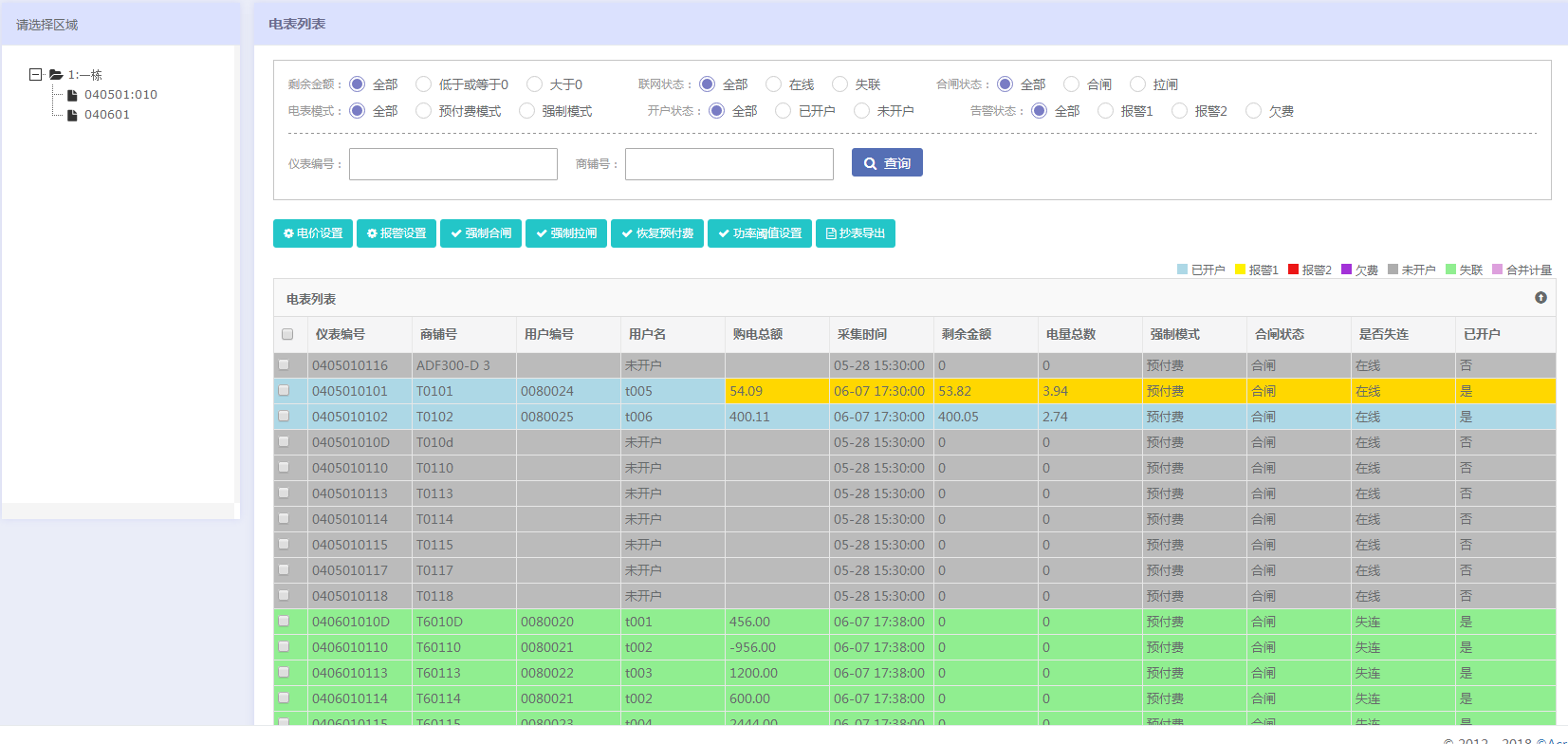

批量远程操作

  批量操作为管理人员提供了快速电价设置、报警参数设置、强制停/送电、恢复预付费、.抄表导出等业务,并提供了对应的查询功能。

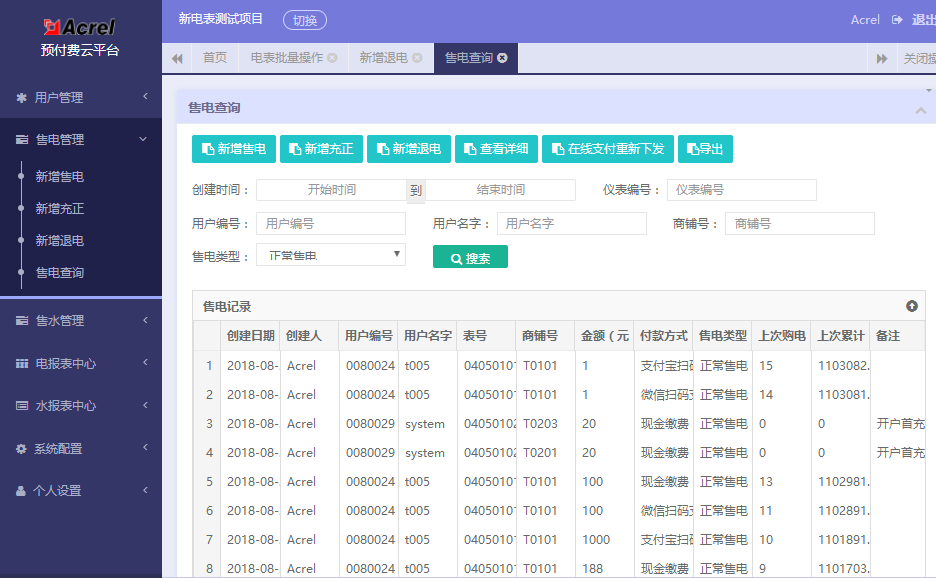

售电管理

  系统提供了新增售电、充正、退电,明细及分类查询。

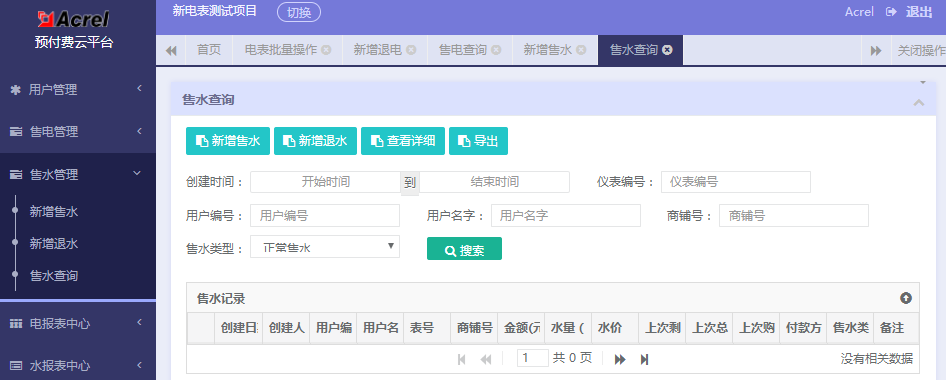

售水管理

  系统提供了新增售水、充正、退电,明细及分类查询。

报表中心

  系统提供售电、售水、电能销售、电能统计、管控电表、实时报警、历史事件、电参量等各种报表以供查询,满足用户找我日/月/年财务销售电量、水量、收费等,以及失联表/通讯管理机查询报表。

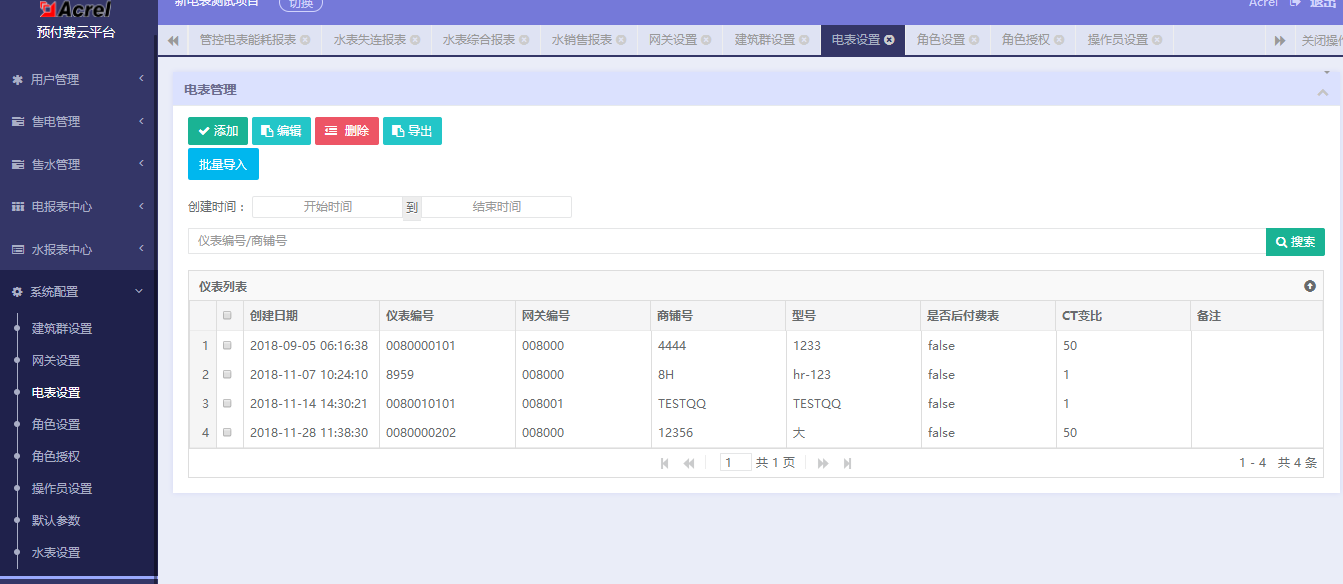

系统配置

  系统配置包括建筑、网关、电表、水表的平台接入基础参数设置,并提供管理人员角色和权限的管理,防止未授权的访问。

8.3.单据打印

8.4.在线查询和自助购电手机网站

8.5.微信小程序

8.6.手机短信报警



9.能源管理-系统功能

9.1.平台概况展示

  系统登陆成功进入主页面,平台运行状态,当月能耗折算、地图导航,各能耗逐时、逐月曲线,当日,当月能耗同比分析滚动显示。也可以通过3D图形方式展示项目现场模拟图,以更直观的方式对项目中建筑或设备数据进行动态展示。

9.2.建筑用能概况

  主要展示被选中建筑物基本信息,建筑各个分类用能对比,当日逐时趋势,当月逐日趋势和尖峰平谷分时段用能柱状图。能源类型可选择电、水、可再生能源等等能源类型,并折算标煤。

9.3.建筑用能统计

  统计当前账号下所有建筑日、月、年用能统计报表,可选择以报表或者图表方式显示,可导出excel表格形式保存。

9.4.复费率报表

  展示当前建筑的尖峰平谷分时段日、月、年用能报表,可导出excel表格。

9.5.用能同环比分析

  可选择查看当前建筑用能数据同比和环比分析比较,可选择日/月/年周期进行对比,通过柱状图和百分比数据显示对比结果。

9.6.能源流向图

  通过图形方式直观显示当前建筑能源消耗流向,鼠标悬浮可以显示当前区域或者回路的用能数据,起始日期和截止日期可选择。

9.7.支路能耗概况

  可选择查看具体某个回路的能源消耗趋势,包括日均负荷曲线展示、日月用能对比数据、过去48小时、过去31天、过去12个月、过去3年的能源消耗数据。

9.8.能耗费用报表

  系统可设置能耗单价,并通过报表方式显示日、月、年能耗账单。

9.9.配电监测

  可选择查看所选建筑的配电系统一次图,并在一次图显示配电系统当前遥测、遥信数据和状态。

9.10.分项能耗

  展示当前建筑的照明插座、空调、动力和特殊用电,通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势。

9.11.科室能耗

  展示当前建筑各科室部门的用能情况,通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势。

9.12.区域能耗

  展示当前建筑各区域的用能情况,通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势,可按照楼、楼层等方式区分。

9.13.用能安全监测

  通过监测配电回路的漏电电流和线缆温度来分析建筑的用能安全。

9.14.系统配置

  系统可设置建筑信息、采集器信息、表具信息、支路拓扑关系、区域信息、部门信息等等。

9.15.远程访问功能

  系统采用B/S架构设计,在任意一台连接广域网的计算机上通过浏览器即可实时访问该能耗管理系统。



10.消防安全用电-系统功能

10.1.平台概况展示

  首页主要展示项目概况、设备状态、探测器分类、设备报警信息、报警分类、报警数量、设备台账统计等,其中百度地图可以选配成3D建筑模型。

10.2.电气火灾子系统

  系统监测电气火灾主机、故障电弧探测器、灭弧式保护器探测器和无线测温探测器的运行参数,实时监视廊道内风机、排水泵、消防泵、照明等辅助设备设施供电电缆剩余电流、线缆温度等,发生异常及时预警。

10.3.消防水子系统

  系统将会持续监视消防水池水位、管网压力、压力开关、流量开关、消防泵、稳压增压泵等运行状态,当水位、水压低于限值,压力开关、流量开关动作、消防泵起动时,系统能及时发出警报,定位火灾区域、建筑、楼层,并通知值班人员、救援灭火人员、消防管理人、消防责任人及时展开救援,日常巡检出现设备异常、管网泄露及时通知维保、检修相关人员,及时进行维修维护,保障消防安全。

10.4.消防设备电源子系统

  系统接入消防设备电源监控主机;持续监测消防水泵、喷淋泵、防火门、应急照明等消防设备主、备用电源工作状态,发生异常及时发出报警,确保消防设备供电正常。

10.5.防火门子系统

  系统从防火门主机获取各疏散出入口防火门的启闭状态,模块运行情况、实时监控火灾疏散通道、安全出口、救援通道等防火门的开、闭状态,实现发生火情的紧急情况下及时关闭防火门等功能,防止延期扩散,影响人员逃生。

10.6.气感子系统

  该子系统通过高灵敏的无线烟感报警装置,实现对烟雾、有害气体、及气体灭火信息等实时监控,实时秒级检测烟雾,一且发现监测数剧超过风险阈值,APP、短信报警、电话报警统统上阵,通过设备的标签、地理位置定位,快速通知业主、物业消防单位是哪个位置的火灾隐情。

10.7.视频监控子系统

  数据中心收到感应端各子系统报警信息后,可调出报警位置关联的监控摄像头图像,查看报警现场视频辅助进行火情确认。实现火灾报警子系统、消防水子系统、电气火灾子系统、防排烟子系统、消防设备电源子系统、防火门子系统和视频监控子系统的有机结合,实现了报警点和监控点的联动。

10.8.消防设备管理子系统

  该子系统能够将每个建筑、项目节点的所有消防设备和资产纳入管理,对一些消防栓、灭火器、喷淋和消防大队地址等着重标注,日常的巡检和维护都需要纳入计划,在紧急情况下,会联动GIS调度子系统进行调度。

10.9.隐患管理

  对消防隐患进行登记、派发,消防隐患处理、跟踪,消防隐患统计分析,使运行值班、巡检、维保、检修、消防管理等人员,以及消防管理人、消防责任人能够及时掌握消防隐患及处置完成状态。

10.10.运维管理

  系统支持设备日常巡检计划、派工、消缺、报修、派工等设备运维管理,方便运行管理人员的制定巡检计划、派工,巡检人员执行巡检、完成工单、巡检发现问题消缺,进行故障报修、跟进维修进度,满足日常巡检、设备维修保养需要。

10.11.分析报告

  分析报告根据用户指定的周期、项目、时段等筛选生成报告摘要、统计清单、设备体检摘要、报警原因分析。



11.典型案例

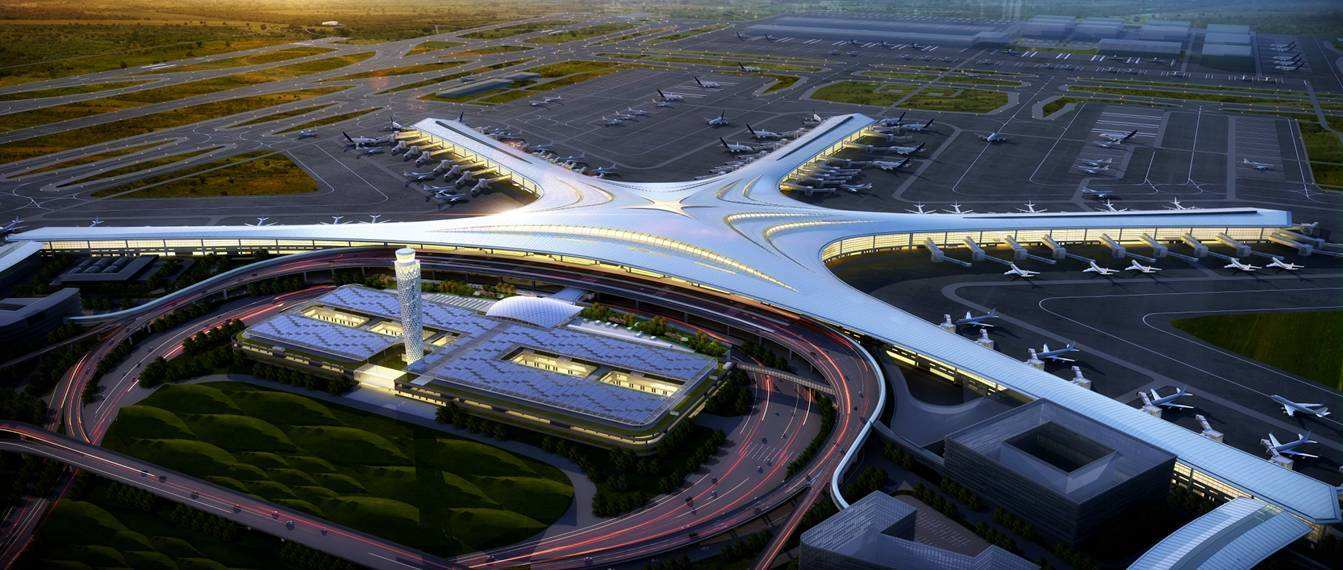

11.1.青岛胶东国际机场空管工程

  青岛胶东国际机场按照国际最高4F运行等级设计,空管工程是该机场建设的重点工程之一,包括塔台区、业务区、二次雷达、气象雷达、气象观测场等区域。Acrel-2000电力监控系统和 Acrel-5000能耗管理系统帮助用户改变人工管理的传统工作方式,通过技术手段帮助用户维护供配电系统的安全可靠,也为节约能耗、技术升级、绩效考核提供了数据基础。

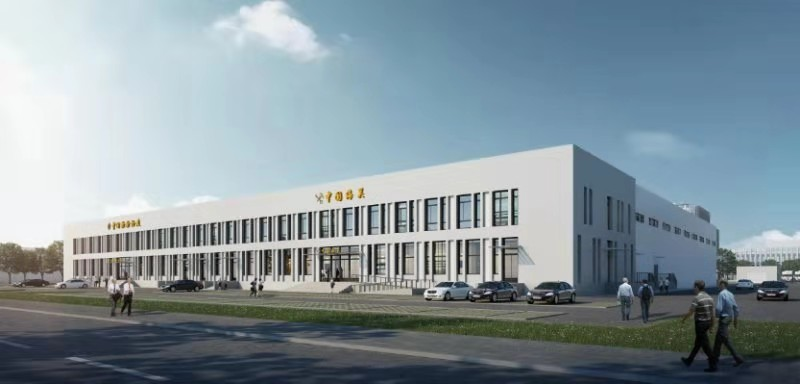

11.2.北京大兴机场南航基地

  北京大兴机场南航基地货运设施项目,采用安科瑞的Acrel-2000Z电力监控系统、Acrel-5000能耗管理系统、ASL1000智能照明监控系统。Acrel-2000Z电力监控系统实现对变电所供配电回路用电的实时监控,保证了机场的用电可靠度;Acrel-5000能耗管理系统实现了用电、用水的数据统计分析,为节能减排提供了数据支撑;ASL1000智能照明监控系统实现了照明系统的集中化管理,提高了管理水平和服务质量。
