高速公路供配电监控系统

1.概述

       高速公路,简称高速路,是指专供汽车高速行驶的公路。

       近年来,我国的高速公路发展非常迅速,已形成遍布全国的高速公路网,它在对国家经济发展作出突出贡献的同时,也对高速公路管理及运营的自动化、智能化提出了严峻的考验。高速公路自动化管理系统一般由通信、收费、监控和供配电4个子系统组成,而通信、收费和监控系统稳定运行的基础是供配电系统的稳定运行。

       高速公路供配电监控系统对高速公路沿线的变电站内的高低压配电设备、发电机、变压器 、UPS、EPS 、外场照明、隧道内的理地式变压器与照明 、通风及排水等机电设备进行实时分布式监控和集中管理 , 实现无人值守 , 确保高速公路安全畅通 , 提高自动化管理水平 , 降低机电设备的运行维护成本 。

       高速公路供配电监控系统包括隧道变电所、服务区变电所、收费站变电所、沿线箱式变电站、互通枢纽、路灯电源、风机控制箱等区域的电力综合监控。
   图1 高速公路监控对象

2.项目需求

高速公路供配电系统传统维护的缺点有以下几点:
1、巡检工作量大:由于变电所分布在几十至几百公里的高速公路上,需要沿高速路逐一巡查;
2、设备发生故障后上报不及时、维修效率低;
3、维护、维修状态无法实时监控,维护、维修进度无法及时督查跟踪;
4、缺乏信息化手段进行设备管理维护,导致隐患无法及时发现;
5、由于缺乏统一的监管平台,机电设施运行状况无法及时、全面、准确掌握。
6、无法实现综合查询分析,提供辅助决策支持;
7、无法即时排查电气隐患、隐蔽工程隐患检查难;

    针对高速公路传统维护的缺点,为了保障高速公路供配电系统的稳定运行并减少维护人员的工作量,设计了一套高速公路供配电监控系统,该系统的主要功能如下:

1、对配电房内的变压器、开关柜电气参数进行监控;
2、对配电房内的UPS、EPS电气参数进行监视,当监测到UPS和EPS的电池电压过低时,及时进行维护,避免停电后无法操作断路器;
3、对配电房内的发电机进行监控,并对发电机油箱的油位进行实时监控,避免油位过低影响发电机正常运行,以及柴油被盗后能及时发现并报警;
4、对配电房内馈线回路的漏电电流、线缆温度进行监测和异常报警;
5、对隧道的照明回路进行远程控制,对隧道的引道照明回路和加强照明回路进行手动和自动控制;
6、隧道内消防疏散通道、出口有明显的指示灯具,并可以通过不同应急预案进行紧急控制;
8、根据隧道配电房内可燃气体浓度及烟雾启停排风风机;
9、监测隧道配电房内部环境温湿度,烟雾、甲烷等可燃气体监测、报警及联动控制;
10、监控软件采用B/S架构,全面接入以上监测数据,通过浏览器、手机APP或短信等方式提供数据监测和异常报警,并可通过系统发布维保、巡检及抢修派工任务。

3.参照标准

  本方案遵循的国家标准有:
  GB/T 14285-2006    《继电保护和安全自动装置技术规程》
  GBT 14598.300-2008 《微机变压器保护装置通用技术要求》
  GB/T 2887-2011    《计算机场地通用规范》
  GB50052-2009      《供配电系统设计规范》
  GB/T 20965-2013   《控制网络HBES技术规范 住宅和楼宇控制系统》
  GB 50116-2013     《火灾自动报警系统设计规范》
  GB 14287-2014     《电气火灾监控系统》
  GB25506-2010      《消防控制室通用技术要求》
  GB50116-2013      《火灾自动报警系统设计规范》
  GB28184-2011      《消防设备电源监控系统》
  GB29364-2012   《防火门监控器》
  GB51309-2018  《消防应急照明和疏散指示系统技术标准》
  JB/T10736-2007 《低压电动机保护器》
  GB/T15576-2008 《低压成套无功功率补偿装置》

4.方案设计
  根据高速公路供配电监控系统要求,方案配置综合监控系统和子系统解决方案。
一,变电所电力监控子系统
二,电气火灾监控子系统
三,消防设备电源监控子系统
四,消防应急照明和疏散子系统
五,高速公路供配电运维管理云平台

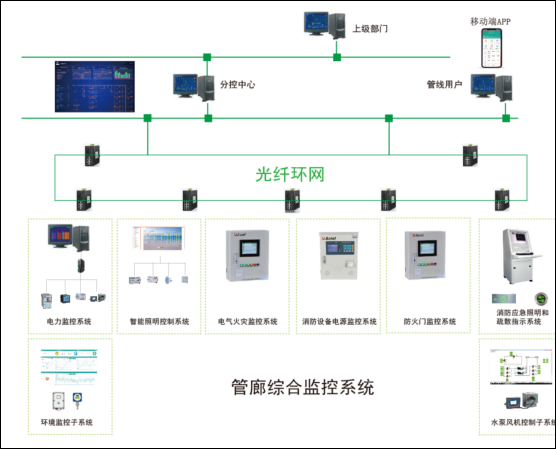

    方案建立基于云平台的“监、控、维”一体化的综合监控系统,从数据采集、通信网络、系统架构、联动控制和综合数据服务等方面的设计,解决了高速公路监控系统中存在内部干扰性强、使用单位多及协调复杂的根本问题,大大提高了系统运行的可靠性和可管理性,提升了高速公路基础设施、环境和设备的使用和恢复效率。

4.1 电力监控子系统

  电力监控系统主要针对隧道变电所、箱式变电站、收费站和服务区变电所,对变电所高压回路配置微机保护装置及多功能仪表、UPS、EPS和发电机进行保护和监控,主要是服务对象为高速公路供配电系统的维护人员,对实时性要求较高。
4.1.1 电力监控子系统设备选型

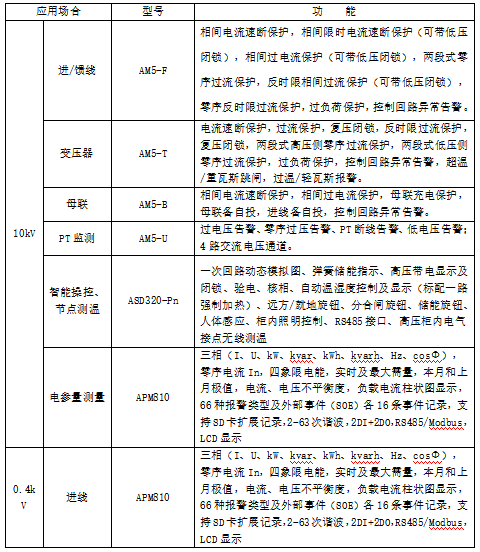

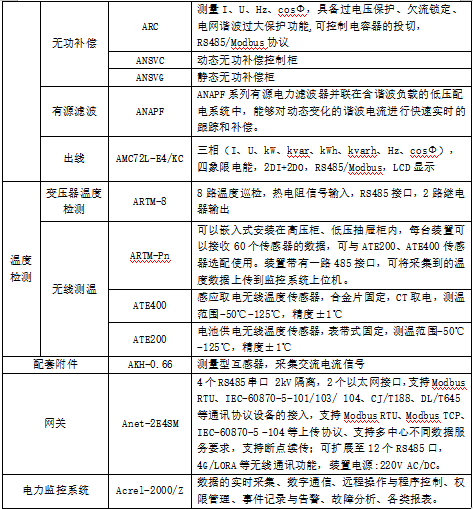

  变电所高低压柜主要配置如下:




4.1.2 电力监控子系统功能

实时监测

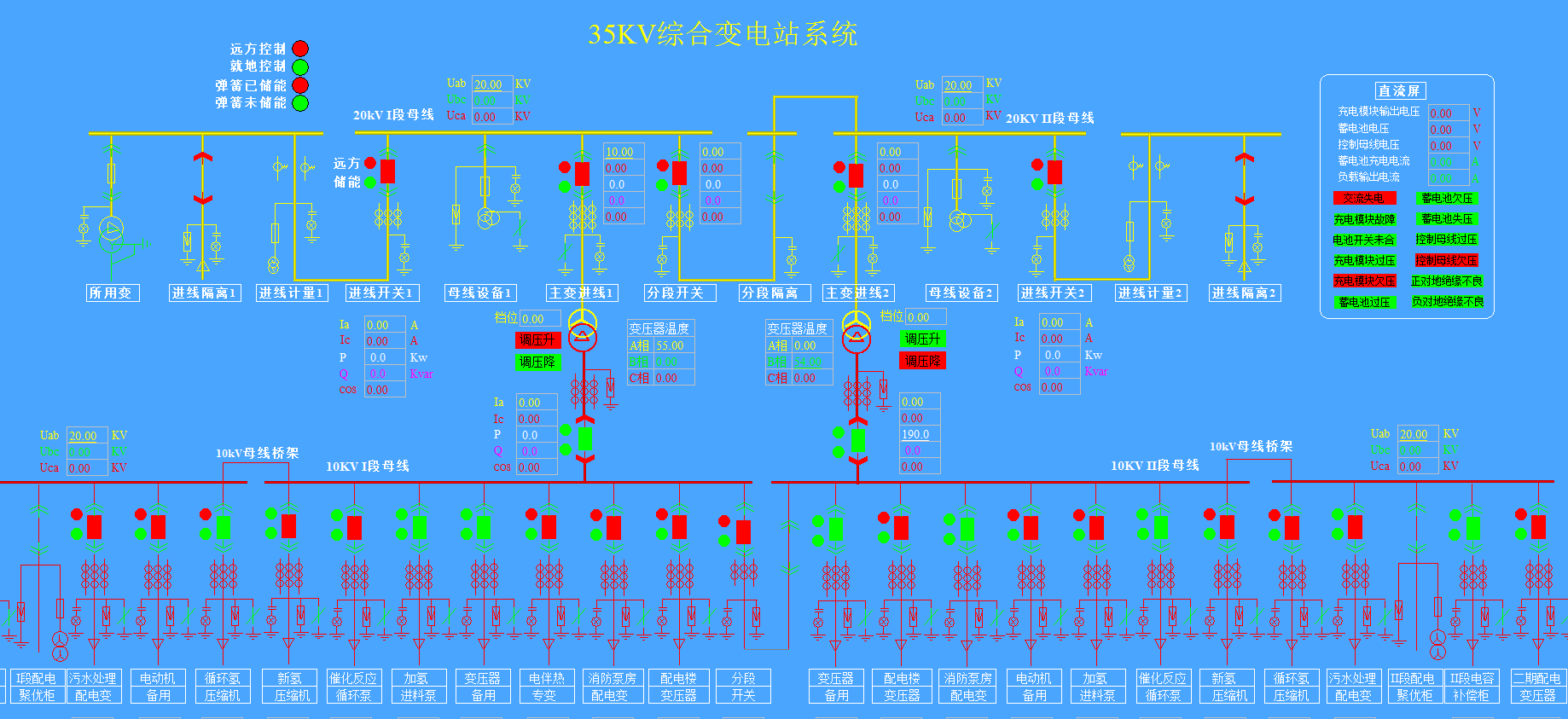

  系统人机界面友好,以配电一次图的形式直观显示配电线路的运行状态,实时监测各回路电压、电流、功率、功率因数、电能等电参数信息,动态监视各配电回路断路器、隔离开关、地刀等合、分状态,以及有关故障、告警等信号。
详细电参量查询
  在配电一次图中,可以直接查看该回路详细电参量,包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能,并可以查看24小时相电流趋势曲线。

运行报表
  查询各回路或设备指定时间的运行参数,报表中显示电参量信息应包括:各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等.

实时报警
  电力监控系统具有实时报警功能,系统能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位,保护动作、事故跳闸等事件发出告警。电力监控系统具有实时语音报警功能,系统能够对所有事件发出语音告警。

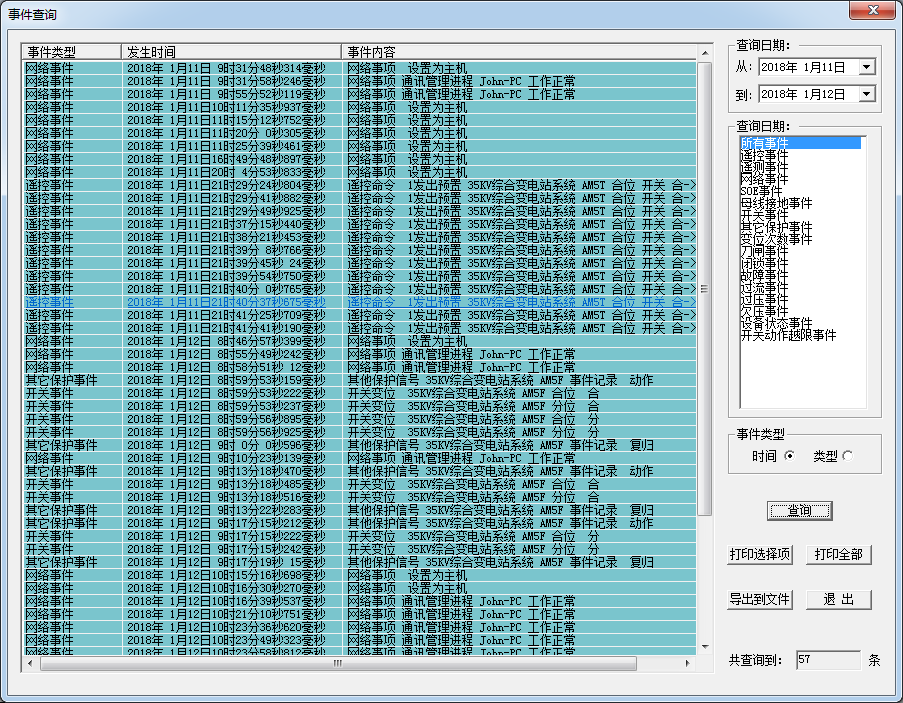

历史事件查询
  电力监控系统能够对遥信变位,保护动作、事故跳闸,以及电压、电流、功率、功率因数越限等事件记录进行存储和管理,方便用户对系统事件和报警进行历史追溯,查询统计、事故分析。

电能统计报表
  电力监控系统以丰富的报表体支撑量体系的完整性。系统具备定时抄表汇总统计功能,用户可以自由查询自系统正常运行以来任意时间段内各配电节点的用电情况,即该节点进线用电量与各分支回路消耗电量的统计分析报表。

用户权限管理
  电力监控系统为保障系统安全稳定运行,设置了用户权限管理功能。通过用户权限管理能够防止未经授权的操作(如遥控的操作,数据库修改等)。可以定义不同级别用户的登录名、密码及操作权限,为系统运行、维护、管理提供可靠的安全保障。

遥控操作
  电力监控系统可以对整个配电系统范围内的设备进行远程遥控操作。例如配电系统维护人员可以通过监控系统的主界面点击相应的断路器遥信点调出遥控操作界面,可以及时执行调度系统或站内相应的操作命令。

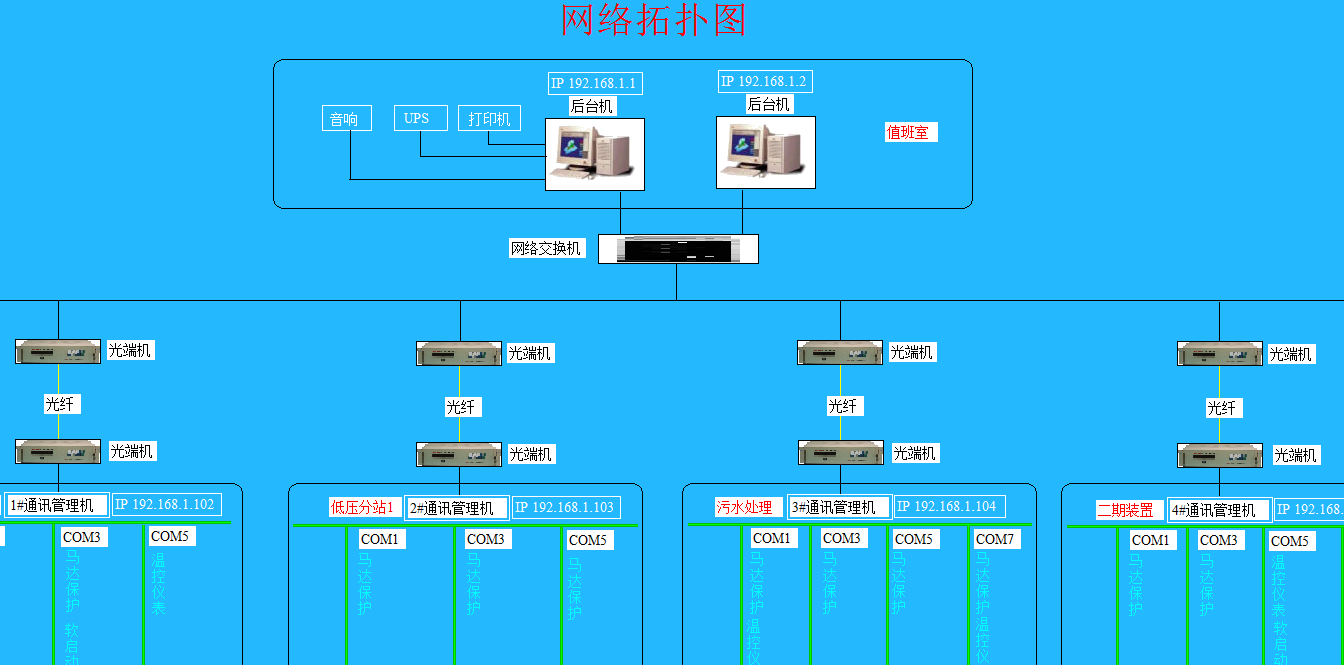

网络拓扑图
  电力监控系统支持实时监视接入系统的各设备的通讯状态,能够完整的显示整个系统网络结构;可在线诊断设备通讯状态,发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。

4.1.3 电能质量治理

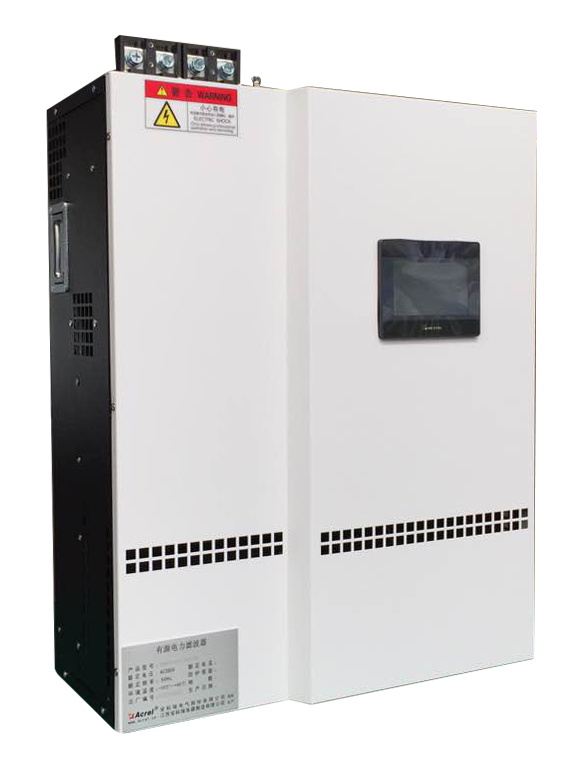

  ANAPF系列有源电力滤波器通过电流互感器采集系统谐波电流,经控制器快速计算并提取各次谐波电流的含量,产生谐波电流指令,通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流,并注入电力系统中,从而抵消非线性负载所产生的谐波电流。

产品特点:
一,补偿方式灵活:既可补谐波,又可兼补无功,可对 2-51 次谐波进行全补偿或指定特定次谐波进行补偿;
二,可治理三相不平衡;
三,线性补偿,响应时间≤5ms;
四,具有人性化的人机交互界面,可通过该界面看到系统和本体的实时电能质量信息,操作简单,可以远控,也 可以本控;
五,采用进口 IGBT,功率密度大,可靠性高;
六,采用 DSP 高速检测和运算的数字控制系统;
七,监控以及显示具备远程通讯接口,可以通过 PC 机实时监控;
八,标准模块化设计,缩短交付周期,同时提高了使用的可靠性和可维护性。

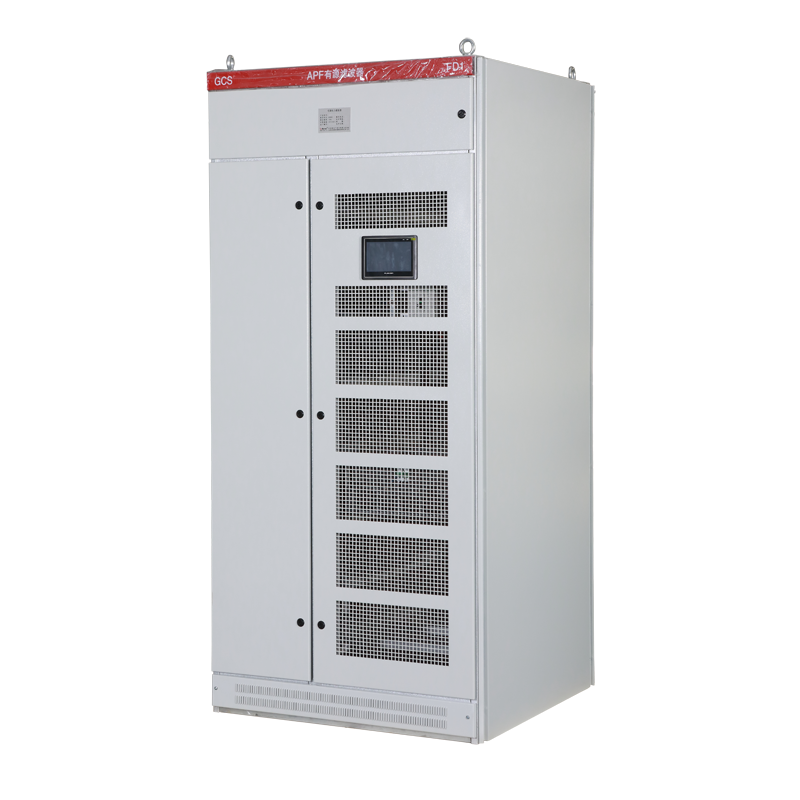

  ANSVG静止无功发生器是一种用于补偿无功、谐波治理以及不平衡调节的新型电力电子装置;智能控制系统主动根 据系统的线性动态需求,自动调节模块的输出;ANSVG整机主要是由ANSVG模块组成;能完成更大容量的无功 功率的补偿,整机通过一个7寸触摸屏实现人机交互。触摸屏通过RS485与ANSVG模块进行通信。
功能特点:
一,补偿方式灵活:补偿负载无功,滤除 5、7、9、11、13 次以内的谐波;
二,可治理三相不平衡;
三,线性补偿,响应时间≤5ms;
四,具有人性化的人机交互界面,可通过该界面看到系统和本体的实时电能质量信息,操作简单,可以远控,也 可以本控;
五,采用进口 IGBT,功率密度大,可靠性高;
六,采用 DSP 高速检测和运算的数字控制系统;
七,监控以及显示具备远程通讯接口,可以通过 PC 机实时监控;
八,标准模块化设计,缩短交付周期,同时提高了使用的可靠性和可维护性。

4.2 电气火灾监控子系统
  电气火灾监控系统作为火灾自动报警系统的预警子系统,由电气火灾监控主机、电气火灾监控单元、剩余电流式电气火灾探测器以及测温式电气火灾探测器组成,通过现场总线构成一套完整的预防电气火灾的监控系统,数据可集成至管廊监控系统。
  管廊电气火灾监控系统以防火分区为单位设置,采集数据后上传至监控主机,实现对管廊电气安全预警。现场设置的传感器监测配电系统回路的漏电电流和线缆温度,异常时实时发出报警信号。

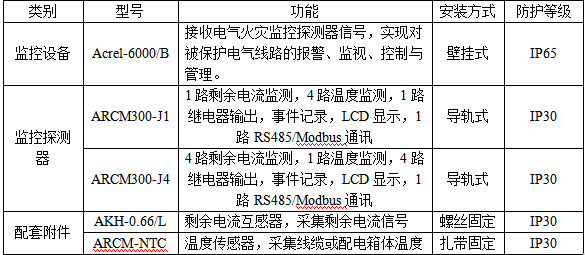

4.2.1 电气火灾监控子系统设备选型

注:地下管廊使用的动力箱/柜符合管廊相关标准,防护等级达IP65。
4.2.2 电气火灾监控子系统功能

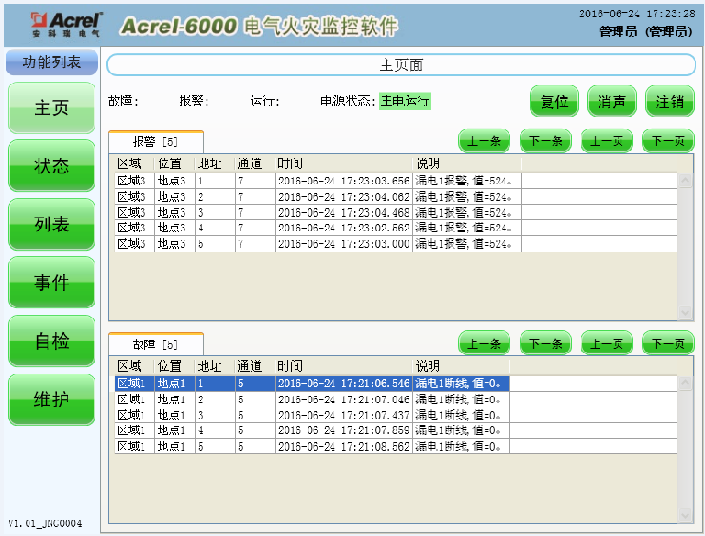

监控报警功能
  监控设备能接收多台探测器的剩余电流、温度信息,报警时发出声、光报警信号,同时设备上红色“报警”指示灯亮,显示屏指示报警部位及报警类型,记录报警时间,声光报警一直保持,直至按设备的“复位”按钮或触摸屏的“复位”按键远程对探测器实现复位。对于声音报警信号也可以使用触摸屏“消声”按键手动消除。

控制输出功能
    当被监测回路报警时,控制输出继电器闭合,用于控制被保护电路或其他设备,当报警消除后,控制输出继电器释放。

故障报警功能
通讯故障报警:当监控设备与所接的任一台探测器之间发生通讯故障或探测器本身发生故障时,监控画面中相应的探测器显示故障提示,同时设备上的黄色“故障”指示灯亮,并发出故障报警声音。
电源故障报警:当主电源或备用电源发生故障时,监控设备也发出声光报警信号并显示故障信息,可进入相应的界面查看详细信息并可解除报警声响。

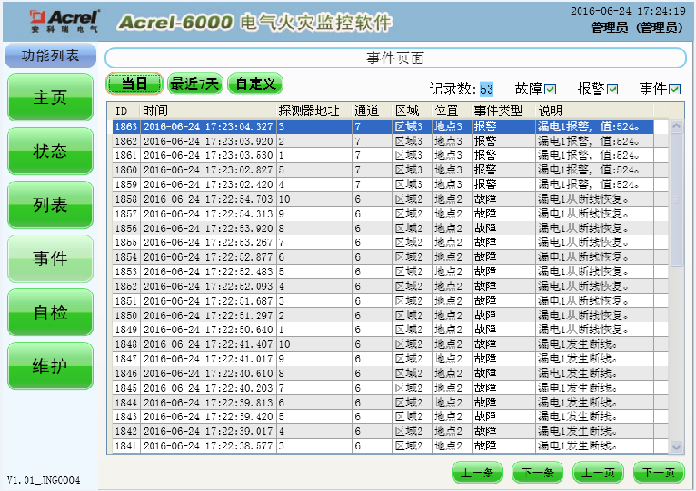

报警记录存储查询功能
当发生剩余电流、超温报警或通讯、电源故障时,将报警部位、故障信息、报警时间等信息存储在数据库中,当报警解除、排除故障时,同样予以记录。历史数据提供多种便捷、快速的查询方法。


4.3 消防设备电源监控子系统
  管廊电力电缆、燃气管线比较多,火灾风险高,消防设备比较多,消防设备电源监控系统主要功能就是用于监测消防设备的工作电源是否正常,保障在发生火灾时消防设备可以正常投入使用。

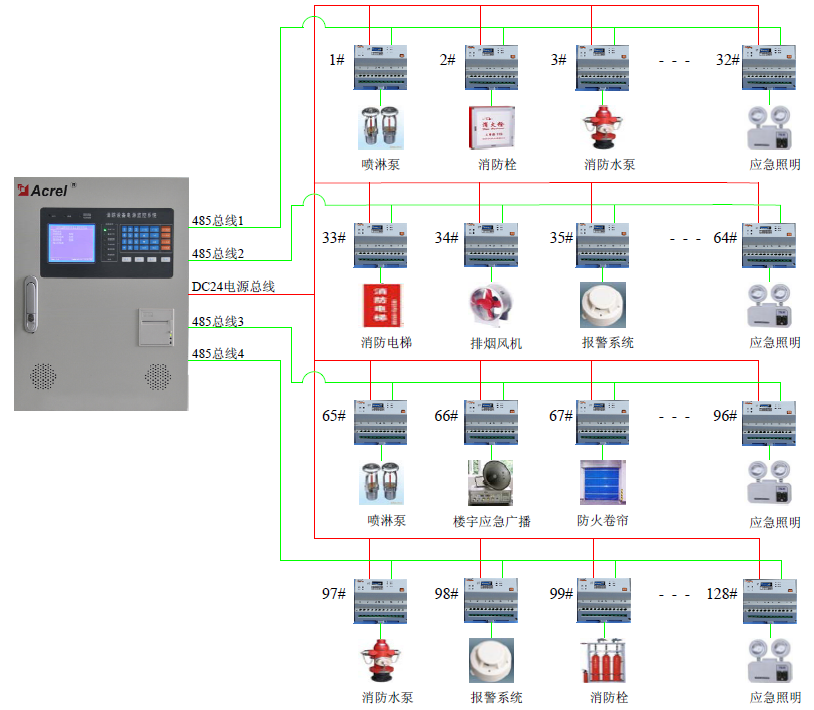

  消防设备电源监控监控系统采用消防二总线,以管廊防火分区设置区域分机采集消防设备电源状态,区域分机通过二总线接收多台传感器的电压、电流信息和开关状态信息,以此实现对消防设备电源工作状态的实时监视。

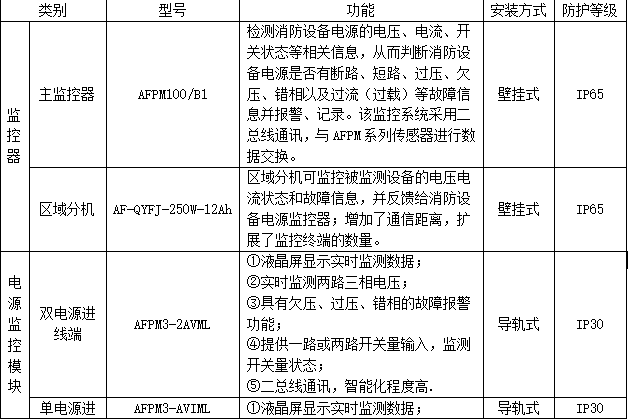

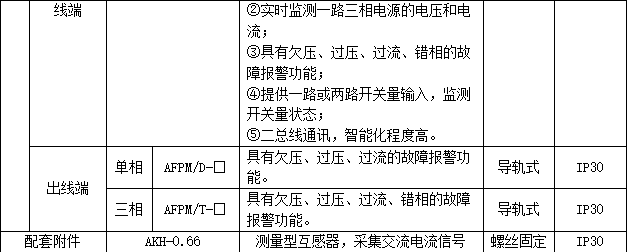

4.3.1 消防设备监控子系统设备选型


4.3.2 消防设备监控子系统功能
监控功能
监控器通过RS485总线接收多台传感器的电压、电流信息和开关状态信息,以此实现对消防设备电源工作状态的实时监视。故障时发出声光故障报警信号。

控制输出功能
当被监测回路报警时,可控制输出继电器闭合,用于控制被保护电路或其他设备,当故障消除后,控制输出继电器释放。

报警功能
系统故障报警:程序不能正常运行时,监控设备发出声光报警信号。
其它故障报警:主电源或备用电源出现异常,监控设备和传感器回路发生短路、断路等故障,或者传感器发出被检测电源的各种故障信号时,监控设备发出声光报警信号。

记录存储查询功能
当发生过压、欠压、错相、过流故障报警或通讯、电源故障时,系统将故障报警部位、故障信息、故障报警时间等信息存储在数据库中,当故障报警解除、排除故障时,同样予以记录。

主备电源切换功能
当主电源发生停电、欠压等故障时,监控设备可自动切换到备用电源工作;当主电源恢复正常供电时,自动切回到主电源,切换过程中保证监控设备连续平稳运行。

4.4 消防应急照明和疏散指示系统
  高速公路的隧道距离比较长,空间狭小,200米设置一个防火分区,一旦发生火灾,通过消防应急照明和疏散指示灯具指引快速疏散。

  每个防火分区灯具数量较少,但是距离比较长,在每个防火分区设置小功率集中电源,通过光纤和控制器通讯,由于高速公路特殊环境,灯具需要具备IP65以上防护等级。
