ASD系列开关柜综合测控装置

1、概述

　　ASD系列开关柜综合测控装置用于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示，高压带电显示，自动温湿度控制，人体感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。

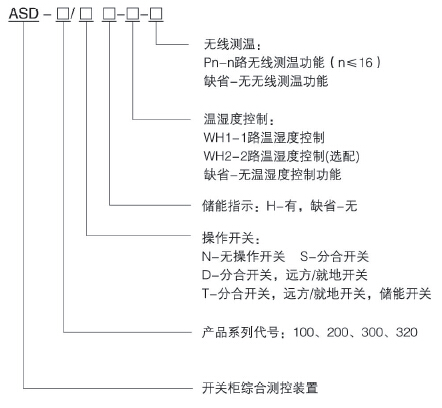

2、型号说明

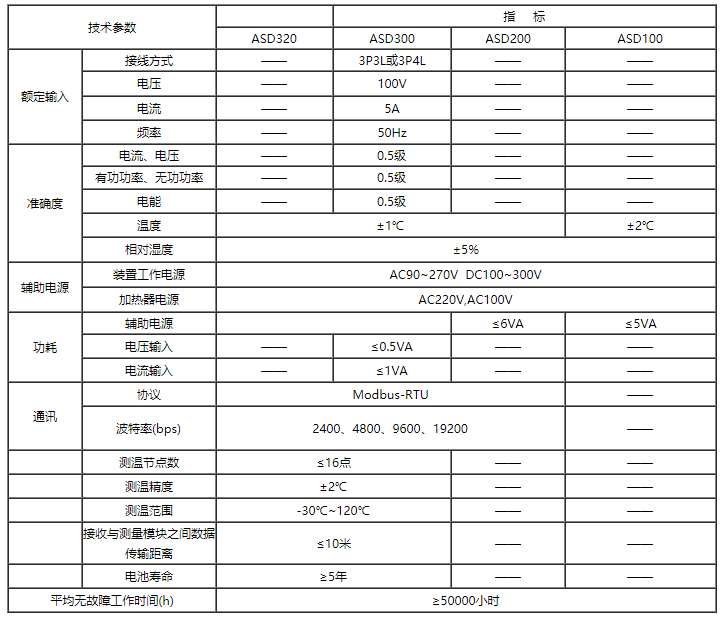

3、技术指标

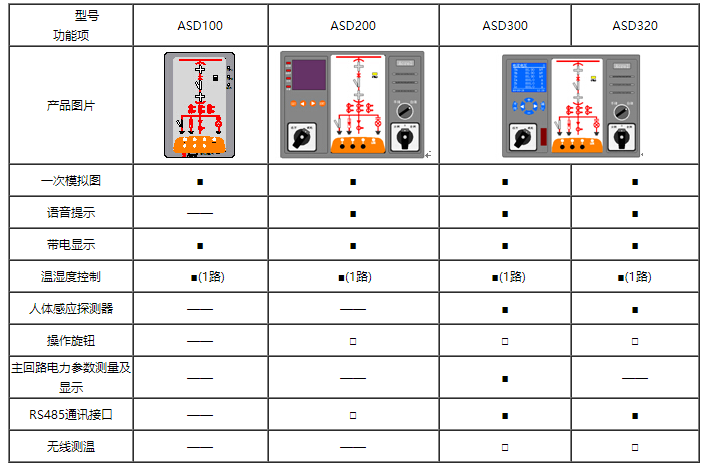

4、功能配置







5、外形及尺寸（单位：mm）

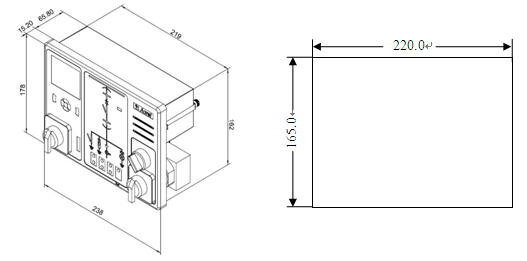

5.1 ASD200、ASD300、ASD320开关柜中和测控装置

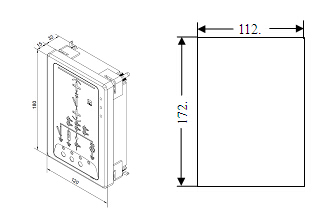

5.2 ASD100开关柜综合测控装置

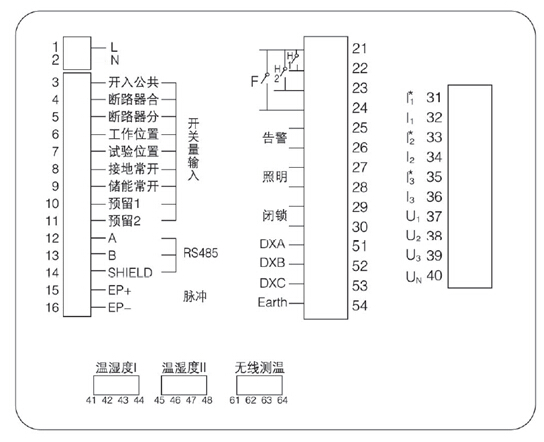

6、接线端子



 注：图中所示接线端子及编号适用于ASD全系产品，部分端子因具体订货型号或可选功能可能不出现在产品实物上。
